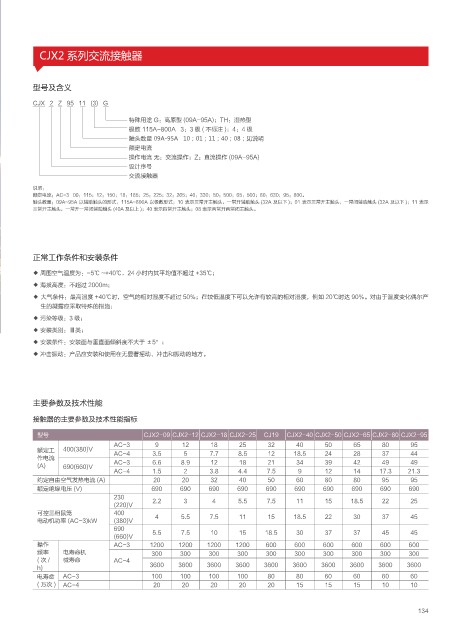

CJX2 系列交流接触器

型号及含义

CJX 2 Z 95 11 (3) G

特殊用途 G：高原型 (09A-95A)；TH：湿热型
极数 115A-800A 3：3 极 ( 不标注 )；4：4 极
触头数量 09A-95A 10；01；11；40；08；见说明
额定电流
操作电流 无：交流操作；Z：直流操作 (09A-95A)
设计序号
交流接触器
说明：
额定电流：AC-3 09：115；12：150；18：185；25：225；32：265；40：330；50：500；65：500；80：630；95：800。
触头数量：09A~95A 以辅助触头的形式，115A~800A 以极数形式；10 表示三常开主触头，一常开辅助触头 (32A 及以下 )；01 表示三常开主触头，一常闭辅助触头 (32A 及以下 )；11 表示
三常开主触头，一常开一常闭辅助触头 (40A 及以上 )；40 表示四常开主触头；08 表示两常开两常闭主触头。

正常工作条件和安装条件

◆ 周围空气温度为：-5℃ ~+40℃，24 小时内其平均值不超过 +35℃；
◆ 海拔高度：不超过 2000m；
◆ 大气条件：最高温度 +40℃时，空气的相对湿度不超过 50%；在较低温度下可以允许有较高的相对湿度，例如 20℃时达 90%。对由于温度变化偶尔产
生的凝露应采取特殊的措施；
◆ 污染等级：3 级；
◆ 安装类别：Ⅲ类；
◆ 安装条件：安装面与垂直面倾斜度不大于 ±5°；
◆ 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

主要参数及技术性能

接触器的主要参数及技术性能指标

型号 CJX2-09 CJX2-12 CJX2-18 CJX2-25 CJ19 CJX2-40 CJX2-50 CJX2-65 CJX2-80 CJX2-95
AC-3 9 12 18 25 32 40 50 65 80 95
额定工 400(380)V AC-4 3.5 5 7.7 8.5 12 18.5 24 28 37 44
作电流
(A) 690(660)V AC-3 6.6 8.9 12 18 21 34 39 42 49 49
AC-4 1.5 2 3.8 4.4 7.5 9 12 14 17.3 21.3
约定自由空气发热电流 (A) 20 20 32 40 50 60 80 80 95 95
额定绝缘电压 (V) 690 690 690 690 690 690 690 690 690 690
230 2.2 3 4 5.5 7.5 11 15 18.5 22 25
(220)V
可控三相鼠笼 400 4 5.5 7.5 11 15 18.5 22 30 37 45
电动机功率 (AC-3)kW (380)V
690 5.5 7.5 10 15 18.5 30 37 37 45 45
(660)V
操作 AC-3 1200 1200 1200 1200 600 600 600 600 600 600
频率 电寿命机 300 300 300 300 300 300 300 300 300 300
(次/ 械寿命 AC-4
h) 3600 3600 3600 3600 3600 3600 3600 3600 3600 3600
电寿命 AC-3 100 100 100 100 80 80 60 60 60 60
(万次) AC-4 20 20 20 20 20 15 15 15 10 10

134
