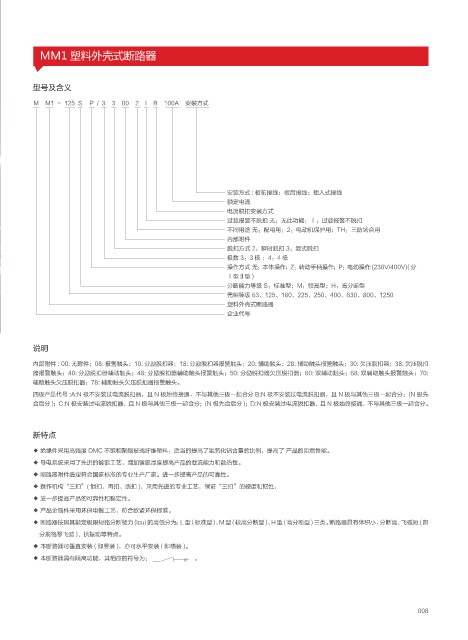

MM1 塑料外壳式断路器

型号及含义

M M1 - 125 S P / 3 3 00 2 I B 100A 安装方式

安装方式 : 板前接线；板后接线；插入式接线
额定电流
电流脱扣安装方式
过载报警不脱扣 无：无此功能；Ⅰ：过载报警不脱扣
不同用途 无：配电用；2：电动机保护用；TH：三防场合用
内部附件
脱扣方式 2：瞬时脱扣 3：复式脱扣
极数 3：3 极 ；4：4 极
操作方式 无：本体操作；Z：转动手柄操作；P：电动操作 (230V/400V)( 分
Ⅰ型Ⅱ型 )
分断能力等级 S：标准型；M：较高型；H：高分断型
壳架等级 63、125、160、225、250、400、630、800、1250
塑料外壳式断路器
企业代号

说明

内部附件 : 00: 无附件；08: 报警触头；10: 分励脱扣器；18: 分励脱扣器报警触头；20: 辅助触头；28: 辅助触头报警触头；30: 欠压脱扣器；38: 欠压脱扣
器报警触头；40: 分励脱扣器辅助触头；48: 分励脱扣器辅助触头报警触头；50: 分励脱扣器欠压脱扣器；60: 双辅助触头；68: 双辅助触头报警触头；70:
辅助触头欠压脱扣器；78: 辅助触头欠压脱扣器报警触头。
四极产品代号 :A:N 极不安装过电流脱扣器，且 N 极始终接通，不与其他三极一起合分 B:N 极不安装过电流脱扣器，且 N 极与其他三极一起合分；(N 极先
合后分 )；C:N 极安装过电流脱扣器，且 N 极与其他三极一起合分；(N 极先合后分 )；D:N 极安装过电流脱扣器，且 N 极始终接通，不与其他三极一起合分。

新特点

◆ 绝缘件采用高强度 DMC 不饱和聚酯玻璃纤维塑料，适当的提高了氢氧化铝含量的比例，提高了 产品的阻燃性能。
◆ 导电系统采用了先进的镀银工艺，增加镀银厚度提高产品的载流能力和散热性。
◆ 断路器附件选定符合国家标准的专业生产厂家。进一步提高产品的可靠性。
◆ 操作机构“三扣”( 锁扣、再扣、跳扣 )，采用先进的专业工艺，保证“三扣”的硬度和韧性，
◆ 进一步提高产品的可靠性和稳定性。
◆ 产品金属件采用环保电镀工艺，符合欧盟环保标准。
◆ 断路器按照其额定极限短路分断能力 (lcu) 的高低分为：L 型 ( 标准型 )、M 型 ( 较高分断型 )、H 型 ( 高分断型 ) 三类。断路器具有体积小、分断高、飞弧短 ( 部
分规格零飞弧 )、抗振动等特点。
◆ 本断路器可垂直安装 ( 即竖装 )，亦可水平安装 ( 即横装 )。
◆ 本断路器具有隔离功能，其相应的符号为： 。
