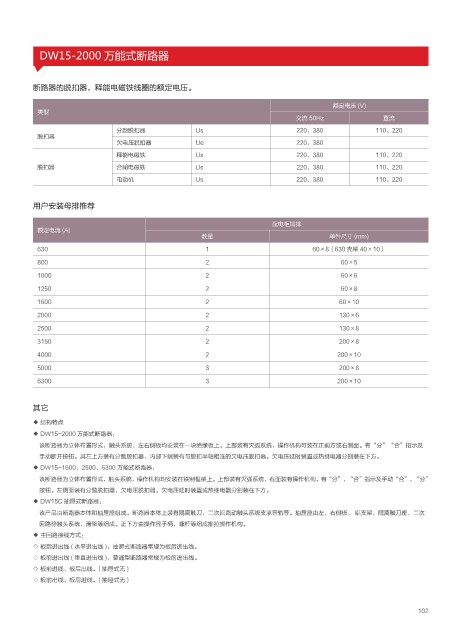

Page 107 - 浙江民腾电气有限公司

DW15-2000 万能式断路器

断路器的脱扣器，释能电磁铁线圈的额定电压。

额定电压 (V)
类型
交流 50Hz 直流
分励脱扣器 Us 220、380 110、220
脱扣器
欠电压脱扣器 Ue 220、380
释能电磁铁 Us 220、380 110、220
脱扣器 合闸电磁铁 Us 220、380 110、220
电动机 Us 220、380 110、220

用户安装母排推荐

配电柜铜排
额定电流 (A)
数量 单件尺寸 (mm)
630 1 60×8（630 壳架 40×10）
800 2 60×5
1000 2 60×6
1250 2 60×8
1600 2 60×10
2000 2 130×6
2500 2 130×8
3150 2 200×8

4000 2 200×10
5000 3 200×8
6300 3 200×10

其它

◆ 结构特点
◆ DW15-2000 万能式断路器：
该断路器为立体布置形式，触头系统、左右侧板均安装在一块绝缘板上。上部装有灭弧系统，操作机构可装在正前方或右侧面。有“分”“合”指示及
手动断开按钮。其左上方装有分励脱扣器，内部下端装有与脱扣半轴相连的欠电压脱扣器。欠电压延时装置或热继电器分别装在下方。
◆ DW15-1600、2500、6300 万能式断路器：
该断路器为立体布置形式，触头系统，操作机构均安装在铁制框架上。上部装有灭弧系统，右面装有操作机构。有“分”、“合”指示及手动“合”、“分”
按钮。左侧面装有分励脱扣器、欠电压脱扣器。欠电压延时装置或热继电器分别装在下方。
◆ DW15C 抽屉式断路器：
该产品由断路器本体和抽屉座组成。断路器本体上装有隔离触刀、二次回路动触头系统支承导轨等。抽屉座由左、右侧板、 铝支架、隔离触刀座、二次
回路静触头系统、滑架等组成。正下方由操作摇手柄，螺杆等组成推拉操作机构。
◆ 主回路接线方式：
◇ 板后进出线 ( 水平进出线 )，抽屉式断路器常规为板后进出线。
◇ 板前进出线 ( 垂直进出线 )，普通型断路器常规为板前进出线。
◇ 板前进线、板后出线。( 抽屉式无 )
◇ 板前出线、板后进线。( 抽屉式无 )
