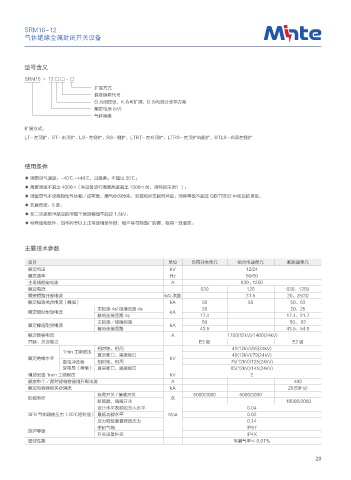

SRM16-12
气体绝缘金属封闭开关设备

型号含义
SRM16 - 12 □ □- □
扩展方式
标准模块代号
G 为固定型，K 为可扩展，D 为电缆分支箱方案
额定电压 (kV)
气体绝缘

扩展方式：
LT- 左顶扩、RT- 右顶扩、LS- 左侧扩、RS- 侧扩、LTRT- 左右顶扩、LTRS- 左顶扩右侧扩、RTLS- 右顶左侧扩

使用条件

◆ 周围空气温度：-40℃ ~+40℃，日温差：不超过 35℃；
◆ 海拔高度不超过 4000m（当设备运行海拔高度超出 1000m 时，请特别注明！）；
◆ 周围空气不受腐蚀性气体和／或可燃、爆气体的污染，安装场所无剧烈冲击；污秽等级不超过 GB/T5582 中规定的Ⅲ级；
◆ 抗震烈度：8 度；
◆ 在二次系统中感应的电磁干扰的幅值不超过 1.6kV；
◆ 特殊使用条件：如不同于以上正常使用条件时，用户需与制造厂协商，取得一致意见。

主要技术参数

项目 单位 负荷开关单元 组合电器单元 断路器单元
额定电压 kV 12/24
额定频率 Hz 50/60
主母线额定电流 A 630 , 1250
额定电流 630 125 630、1250
额定短路开断电流 kA/ 次数 31.5 20、25/30
额定短路关合电流（峰值） kA 50 80 50、63
主回路 4s/ 接地回路 4s 20 20、25
额定短时耐受电流 kA
接地连接回路 4s 17.4 17.4、21.7
主回路／接地回路 50 50、 63
额定峰值耐受电流 kA
接地连接回路 43.5 43.5、54.6
额定转移电流 A 1750(12kV)/1400(24kV)
开断、关合能力 E3 级 E2 级
相对地、相间 42(12kV)/65(24kV)
1min 工频耐压
真空断口、隔离断口 48(12kV)/79(24kV)
额定绝缘水平 kV
雷电冲击耐 相对地、相间 75(12kV)/125(24kV)
受电压（峰值） 真空断口、隔离断口 85(12kV)/145(24kV)
辅助回路 1min 工频耐压 kV 2
额定单个／背对背电容器组开断电流 A 400
额定电容器组关合涌流 kA 20(50Hz)
负荷开关 / 接地开关 5000/3000 5000/3000
机械寿命 次
断路器，隔离开关 10000/3000
设计水平及额定充入水平 0.04
SF6 气体额定压力（20℃相对值） 最低功能水平 Mpa 0.02
压力释放装置释放压力 0.14
密封气箱 IP67
防护等级
开关设备外壳 IP4X
密封性能 年漏气率≤ 0.01%
