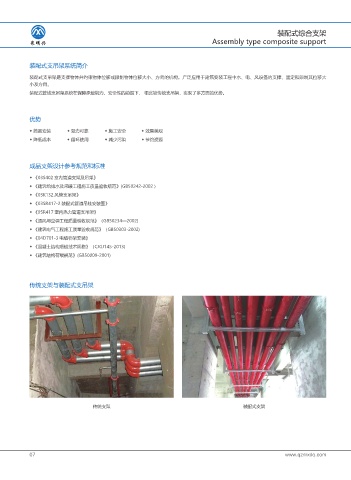

Page 14 - 泉州市明兴电气设备有限公司

装配式综合支架
Assembly type composite support

装配式支吊架系统简介

装配式支吊架是支撑物体并约束物体位移或限制物体位移大小、方向的机构。广泛应用于建筑安装工程中水、电、风设备的支撑、固定和限制其位移大
小及方向。
装配式管线支吊架系统在保障承载能力、安全性的前提下， 相比较传统支吊架，实现了多方面的优势。

优势

◆ 简易安装 ◆ 受力可靠 ◆ 施工安全 ◆ 效果美观
◆ 降低成本 ◆ 循环使用 ◆ 减少污染 ◆ 节约资源

成品支架设计参考规范和标准

◆ 《03S402 室内管道支架及吊架》
◆ 《建筑给排水及采暖工程施工质量验收规范》(GB50242-2002 )
◆ 《03K132 风管支吊架》
◆ 《03SR417-2 装配式管道吊挂安装图》
◆ 《95R417 室内热力管道支吊架》
◆ 《通风与空调工程质量验收规范》（GB50234—2002)
◆ 《建筑电气工程施工质量验收规范》（GB50303-2002)
◆ 《04D701-3 电缆桥架安装》
◆ 《混凝土结构后锚技术规格》（CJGJ145-2013)
◆ 《建筑结构荷载规范》(GB50009-2001)

传统支架与装配式支吊架

传统支架 装配式支架
