Page 39 - 济宁鲁星电气科技有限公司
P. 39
凝聚鲁星，共创辉煌

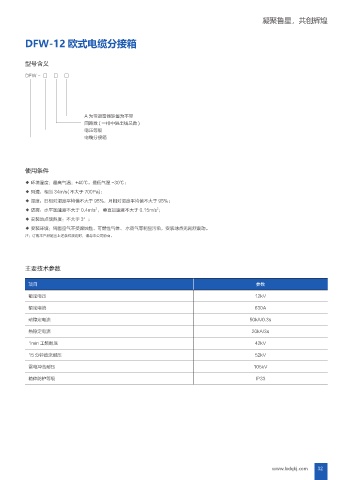

DFW-12 欧式电缆分接箱
型号含义
DFW - □ □ □
A 为带避雷器缺省为不带
回路数 ( 一相中进出线总数 )
电压等级
电缆分接箱
使用条件
◆ 环境温度：最高气温：+40℃，最低气温 -30℃；
◆ 风速：相当 34m/s( 不大于 700Pa)；
◆ 湿度：日相对湿度平均值不大于 95%，月相对湿度平均值不大于 95%；
2
2
◆ 防震：水平加速度不大于 0.4m/s ， 垂直加速度不大于 0.15m/s ；
◆ 安装地点倾斜度：不大于 3°；
◆ 安装环境：周围空气不受腐蚀性、可燃性气体、 水蒸气等明显污染，安装地点无剧烈震动。
注：订购本产品超出上述条件规定时，请与本公司协商。
主要技术参数
项目 参数
额定电压 12kV
额定电流 630A
动稳定电流 50kA/0.3s
热稳定电流 20kA/3s
1min 工频耐压 42kV
15 分钟直流耐压 52kV
雷电冲击耐压 105kV
箱体防护等级 IP33
www.lxdqkj.com 32
