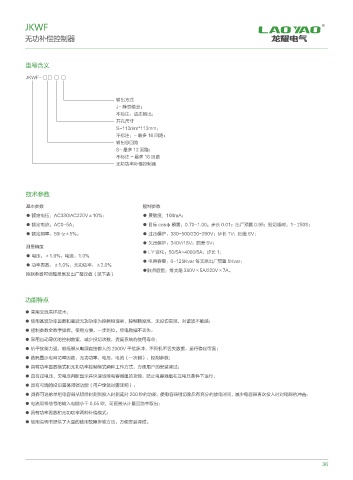

JKWF R

无功补偿控制器

型号含义

JKWF- □□ □ □

输出方式
J- 静态输出；
不标注：动态输出；
开孔尺寸
S-113mm*113mm；
不标注：- 最多 16 回路；
输出总回路
S- 最多 12 回路；
不标注 - 最多 16 回路
无功功率补偿控制器

技术参数

基本参数 控制参数
● 额定电压：AC380/AC220V±10%； ● 灵敏度：100mA；
● 额定电流：AC0-5A： ● 目标 cosф 预置：0.70-1.00：步长 0.01；出厂预置 0.95；投切延时：1- 250S；
● 额定频率：50Hz±5%。 ● 过压保护：380-500/230-260V；步长 1V；回差 6V；
● 欠压保护：340V/18V；回差 6V；
测量精度
● LY 变化：50/5A-4000/5A；步长 1;
● 电压：±1.0%，电流：1.0%
● 电容容量：0-125Kvar 每支路出厂预置 5Kvar；
● 功率因数：±1.0%，无功功率：±2.0%
●触点容量：每支路 380V×5A/220V×7A。
控制参数可调整范围及出厂整定值（见下表）

功能特点

● 采用交流采样技术；
● 使用基波功率因数和墓波无功功率为控制物理量，控制精度高，无投切震荡，对谐波不敏感；
● 控制参数全数字操作，使用方便，一步到位，停电数据不丢失；
● 采用自动寻优的控制放案，减少投切次数，提高系统的使用寿命：
● 抗干扰能力强，能抵御从电源直接输入的 2000V 干扰脉冲，不死机不丢失数据，运行稳定可靠；
● 数码显示电网功率因数，无功功率，电压，电流（一次侧），控制参数；
● 具有功率因数模式和无功功率控制模式两种工作方式，方便用户的安装调试；
● 具有过电压、欠电压判断显示并快速切除电容器组的功能，防止电容器组在过电压条件下运行；
● 具有可选的投切震荡闭锁功能（用户定货时需注明）；
● 具有可选的单组电容器从切除时刻到投入时刻延时 200 秒的功能，使电容器组切除后有充分的放电时间，减少电容器再次投入时对电网的冲击；
● 电流取样信号的输入电阻小干 0.05 欧，可直接从计量回路中取出；
● 具有功率因数和无功功率两种补偿模式；
● 使用说明书提供了大量的使用故障排除方法，方便安装调试。

36
