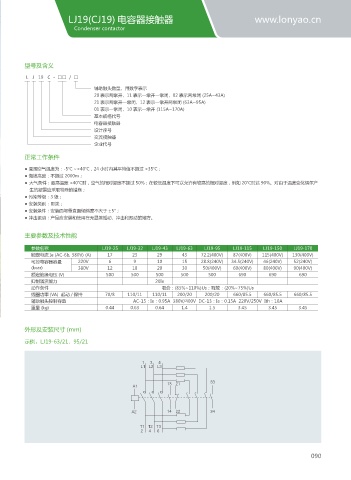

LJ19(CJ19) 电容器接触器 www.lonyao.cn
Condenser contactor

型号及含义

L J 19 C - □□ / □
辅助触头数量，用数字表示
20 表示两常开，11 表示一常开一常闭，02 表示两常闭 (25A~43A)
21 表示两常开一常闭，12 表示一常开两常闭 (63A~95A)
01 表示一常闭，10 表示一常开 (115A~170A)
基本规格代号
电容器接触器
设计序号
交流接触器
企业代号

正常工作条件

● 周围空气温度为：-5℃ ~+40℃，24 小时内其平均值不超过 +35℃；
● 海拔高度：不超过 2000m；
● 大气条件：最高温度 +40℃时，空气的相对湿度不超过 50%；在较低温度下可以允许有较高的相对湿度，例如 20℃时达 90%。对由于温度变化偶尔产
生的凝露应采取特殊的措施；
● 污染等级：3 级；
● 安装类别：Ⅲ类；
● 安装条件：安装面与垂直面倾斜度不大于 ±5°；
● 冲击振动：产品应安装和使用在无显著摇动、冲击和振动的地方。

主要参数及技术性能

参数名称 LJ19-25 LJ19-32 LJ19-43 LJ19-63 LJ19-95 LJ19-115 LJ19-150 LJ19-170
额定电流 Ie (AC-6b, 380V) (A) 17 23 29 43 72.2(400V) 87(400V) 115(400V) 130(400V)
可控电容器容量 220V 6 9 10 15 28.8(240V) 34.5(240V) 46(240V) 52(240V)
(kvar) 380V 12 18 20 30 50(400V) 60(400V) 80(400V) 90(400V)
额定绝缘电压 (V) 500 500 500 500 500 690 690 690
抑制涌流能力 20Ie
动作条件 吸合：(85%~110%)Us；释放：(20%~75%)Us
线圈功率 (VA) 起动 / 保持 70/8 110/11 110/11 200/20 200/20 660/85.5 660/85.5 660/85.5
辅助触头控制容量 AC-15：Ie：0.95A 380V/400V DC-13：Ie：0.15A 220V/250V Ith：10A
重量 (kg) 0.44 0.63 0.64 1.4 1.5 3.45 3.45 3.45

外形及安装尺寸 (mm)

示例：LJ19-63/21、95/21

- - -

"

"

5 5 5

090
