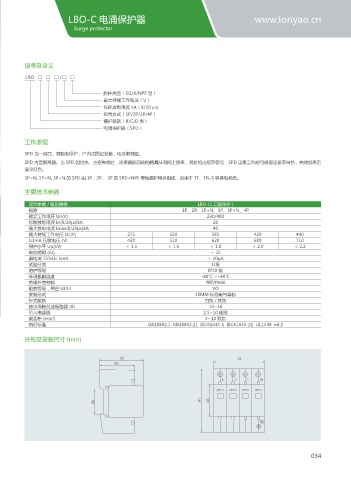

LBO-C 电涌保护器 www.lonyao.cn
Surge protector

型号及含义

LBO □ □ □ / □ □

附件类型（SG/X/NPE 型）
最大持续工作电压（V）
标称放电电流 kA（8/20μs)
组合方式（1P/2P/3P/4P）
保护级别（B/C/D 类）
电涌保护器（SPD）

工作原理
SPD 为一端口，防触电保护，户内式固定安装，电压限制型。
SPD 内置脱离器。当 SPD 因过热、击穿失效时，脱离器能自动的将其从电网上脱离，同时给出指示信号，SPD 正常工作时可视窗品显示白色，失效脱离后
显示红色。
1P+N, 2P+N, 3P+N 的 SPD 由 1P、2P、 3P 的 SPD+NPE 零地保护模块组成，应用于 TT、TN-S 等供电系统。
主要技术参数

项目参数 / 级别规格 LBO-C( 二级保护 )
极数 1P、2P、1P+N、3P、3P+N、4P
额定工作电压 Un(V) 230/400
标称放电电流 In(8/20μs)kA 20
最大放电电流 Imax(8/20μs)kA 40
最大持续工作电压 Uc(V) 275 320 385 420 440
U1mA 压敏电压 (V) 430 510 620 680 710
保护水平 Up(kV) ＜ 1.5 ＜ 1.6 ＜ 1.8 ＜ 2.0 ＜ 2.2
响应时间 (ns) ﹤ 25
漏电流 75%Uc 1mA ﹤ 20μA
试验分类 Ⅱ级
防护等级 IP20 级
环境极限温度 -40℃ ~+80℃
绝缘外壳材料 PBT/PA66
阻燃等级，符合 UL94 VO
安装形式 35MM 标准电气导轨
外壳颜色 白色 / 灰色
建议保险丝或断路器 (A) 10~16
引入电源线 2.5~10 硬线
2
截面积 (mm ) 4~10 双色
执行标准 GB18802.1 GB18802.21 IEC61643-1 IEC61643-21 UL1449 ed.2
外形及安装尺寸 (mm)

62 72
50

L L L N

LBOC- LBO C- LBO C- LBO C-
91 45
35
