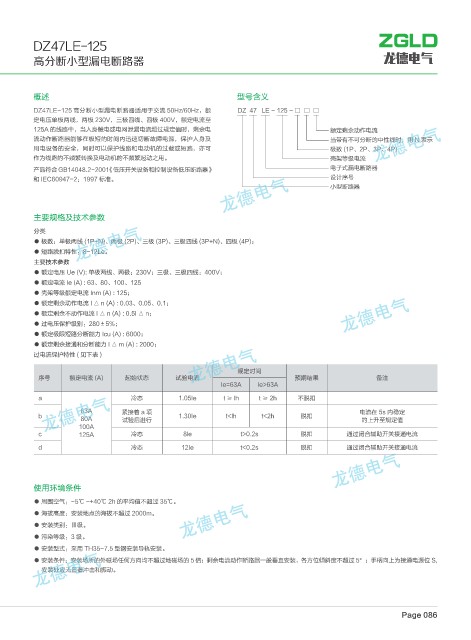

DZ47LE-125

高分断小型漏电断路器 龙德电气

概述 型号含义
DZ47LE-125 高分断小型漏电断路器适用于交流 50Hz/60Hz，额 DZ 47 LE - 125 - □ □ □
定电压单极两线，两极 230V，三极四线、四极 400V，额定电流至
125A 的线路中，当人身触电或电网泄漏电流超过规定值时，剩余电 额定剩余动作电流
流动作断路器能够在极短的时间内迅速切断故障电源，保护人身及 当带有不可分断的中性线时，用 N 表示
用电设备的安全，同时可以保护线路和电动机的过载或短路，亦可 极数 (1P、2P、3P、4P)
作为线路的不频繁转换及电动机的不频繁起动之用。 壳架等级电流
产品符合 GB14048.2-2001《低压开关设备和控制设备低压断路器》 电子式漏电断路器
和 IEC60947-2：1997 标准。 设计序号
小型断路器

主要规格及技术参数
分类
● 极数：单极两线 (1P+N)、两极 (2P)、三极 (3P)、三极四线 (3P+N)、四极 (4P)；
● 短路脱扣特性：8~12Le。
主要技术参数
● 额定电压 Ue (V): 单极两线、两极：230V；三极、三极四线：400V；
● 额定电流 Ie (A) : 63、80、100、125
● 壳架等级额定电流 Inm (A) : 125；
● 额定剩余动作电流 I △ n (A) : 0.03、0.05、0.1；
● 额定剩余不动作电流 I △ n (A) : 0.5I △ n；
● 过电压保护级别：280±5%；
● 额定极限短路分断能力 Icu (A) : 6000；
● 额定剩余接通和分断能力 I △ m (A) : 2000；
过电流保护特性 ( 见下表 )

规定时间
序号 额定电流 (A) 起始状态 试验电流 预期结果 备注
Ie=63A Ie>63A
a 冷态 1.05Ie t≥lh t≥2h 不脱扣
63A 紧接着 a 项 电流在 5s 内稳定
b 80A 试验后进行 1.30Ie t<lh t<2h 脱扣 的上升至规定值
100A
c 125A 冷态 8le t>0.2s 脱扣 通过闭合辅助开关接通电流
d 冷态 12Ie t<0.2s 脱扣 通过闭合辅助开关接通电流

使用环境条件

● 周围空气：-5℃ ~+40℃ 2h 的平均值不超过 35℃。
● 海拔高度：安装地点的海拔不超过 2000m。
● 安装类别：Ⅲ级。
● 污染等级：3 级。
● 安装型式：采用 TH35-7.5 型钢安装导轨安装。
● 安装条件：安装场所的外磁场任何方向均不超过地磁场的 5 倍；剩余电流动作断路器一般垂直安装，各方位倾斜度不超过 5°；手柄向上为接通电源位 S,
安装处应无显著冲击和振动。
