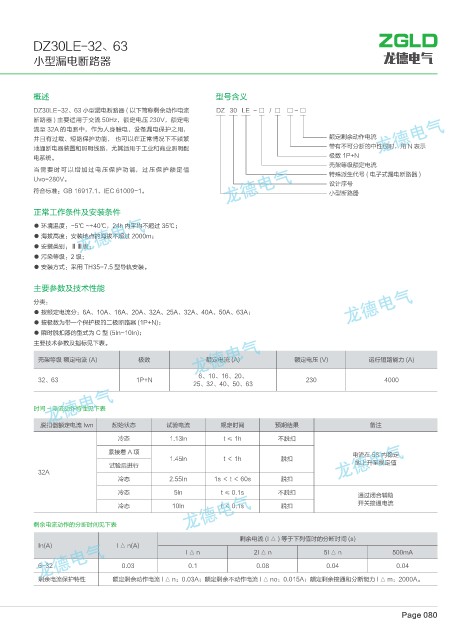

DZ30LE-32、63
小型漏电断路器 龙德电气
概述 型号含义
DZ30LE-32、63 小型漏电断路器 ( 以下简称剩余动作电流 DZ 30 LE - □ / □ □ - □
断路器 ) 主要适用于交流 50Hz，额定电压 230V，额定电
流至 32A 的电路中，作为人身触电、设备漏电保护之用，
并且有过载、短路保护功能， 也可以在正常情况下不频繁 额定剩余动作电流
地通断电器装置和照明线路，尤其适用于工业和商业照明配 带有不可分断的中性线时，用 N 表示
电系统。 极数 1P+N
壳架等级额定电流
当需要时可以增加过电压保护功能，过压保护额定值
特殊派生代号 ( 电子式漏电断路器 )
Uvo=280V。
设计序号
符合标准：GB 16917.1、IEC 61009-1。 小型断路器
正常工作条件及安装条件
● 环境温度：-5℃ ~+40℃，24h 内平均不超过 35℃；
● 海拔高度：安装地点的海拔不超过 2000m；
● 安装类别：ⅡⅢ级；
● 污染等级：2 级；
● 安装方式：采用 TH35-7.5 型导轨安装。
主要参数及技术性能
分类：
● 按额定电流分：6A、10A、16A、20A、32A、25A、32A、40A、50A、63A；
● 按极数为带一个保护极的二极断路器 (1P+N)；
● 瞬时脱扣器的型式为 C 型 (5In~10In)；
主要技术参数及指标见下表。
壳架等级 额定电流 (A) 极数 额定电流 (A) 额定电压 (V) 运行短路能力 (A)
6、10、16、20、
32、63 1P+N 230 4000
25、32、40、50、63
时间 - 电流动作特性见下表
脱扣器额定电流 Iwn 起始状态 试验电流 规定时间 预期结果 备注
冷态 1.13ln t≤1h 不脱扣
紧接着 A 项 电流在 5S 内稳定
1.45ln t＜1h 脱扣
试验后进行 地上升至规定值
32A
冷态 2.55In 1s ＜t＜60s 脱扣
冷态 5ln t ≤ 0.1s 不脱扣
通过闭合辅助
冷态 10In t ＜ 0.1s 脱扣 开关接通电流
剩余电流动作的分断时间见下表
剩余电流 (I △ ) 等于下列值时的分断时间 (s)
In(A) I △ n(A)
I△n 2I△n 5I△n 500mA
6~32 0.03 0.1 0.08 0.04 0.04
剩余电流保护特性 额定剩余动作电流 I △ n：0.03A；额定剩余不动作电流 I △ no：0.015A；额定剩余接通和分断能力 I △ m：2000A。
