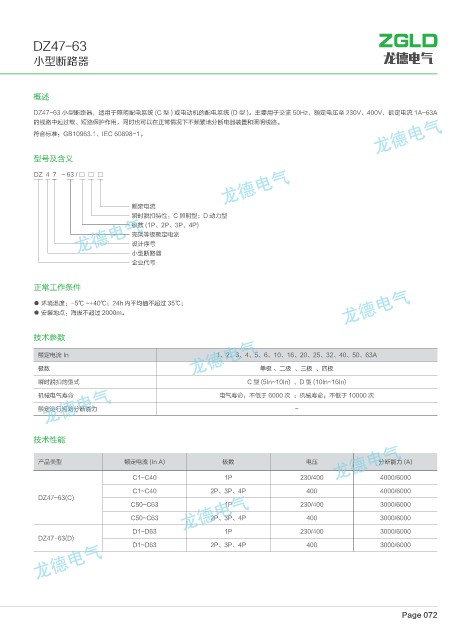

DZ47-63

          小型断路器                                                                                   龙德电气




          概述
          DZ47-63 小型断路器,适用于照明配电系统 (C 型 ) 或电动机的配电系统 (D 型 )。主要用于交流 50Hz,额定电压至 230V、400V,额定电流 1A~63A
          的线路中起过载、短路保护作用,同时也可以在正常情况下不频繁地分断电器装置和照明线路。
          符合标准:GB10963.1、IEC 60898-1。

          型号及含义

          DZ  4  7   - 63 / □  □  □



                                  额定电流
                                  瞬时脱扣特性:C 照明型;D 动力型
                                  极数 (1P、2P、3P、4P)
                                  壳架等级额定电流
                                  设计序号
                                  小型断路器
                                  企业代号


          正常工作条件
          ● 环境温度:-5℃ ~+40℃;24h 内平均值不超过 35℃;
          ● 安装地点:海拔不超过 2000m。

          技术参数


           额定电流 In                                      1、2、3、4、5、6、10、16、20、25、32、40、50、63A
           极数                                                      单极 、二极  、三极  、四极
           瞬时脱扣的型式                                             C 型 (5In~10In)  、D 型 (10In~16In)
           机械电气寿命                                       电气寿命:不低于 6000 次  ;机械寿命:不低于 10000 次
           额定运行短路分断能力                                                       -



          技术性能

           产品类型                 额定电流 (In A)              极数                   电压                 分断能力 (A)

                                   C1~C40                 1P                 230/400             4000/6000
                                   C1~C40             2P、3P、4P                400                4000/6000
           DZ47-63(C)
                                  C50~C63                 1P                 230/400             3000/6000
                                  C50~C63             2P、3P、4P                400                3000/6000
                                   D1~D63                 1P                 230/400             3000/6000
           DZ47-63(D)
                                   D1~D63             2P、3P、4P                400                3000/6000
