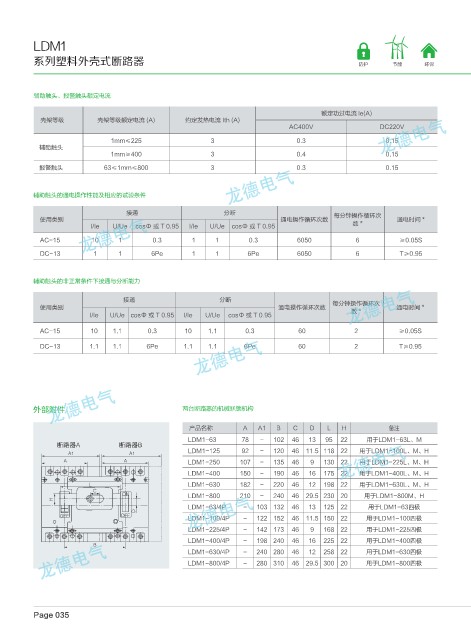

LDM1

系列塑料外壳式断路器 防护 节能 环保

辅助触头、报警触头额定电流
额定功过电流 le(A)
壳架等级 壳架等级额定电流 (A) 约定发热电流 Ith (A)
AC400V DC220V
1mm≤225 3 0.3 0.15
辅助触头
1mm≥400 3 0.4 0.15
报警触头 63≤1mm≤800 3 0.3 0.15

辅助触头的通电操作性能及相应的试验条件

接通 分断 每分钟操作循环次
使用类别 通电操作循环次数 通电时间 *
I/Ie U/Ue cosФ 或 T 0.95 I/Ie U/Ue cosФ 或 T 0.95 数*
AC-15 10 1 0.3 1 1 0.3 6050 6 ≥0.05S

DC-13 1 1 6Pe 1 1 6Pe 6050 6 T≥0.95

辅助触头的非正常条件下接通与分断能力

接通 分断
使用类别 通电操作循环次数 每分钟操作循环次 通电时间 *
I/Ie U/Ue cosФ 或 T 0.95 I/Ie U/Ue cosФ 或 T 0.95 数*

AC-15 10 1.1 0.3 10 1.1 0.3 60 2 ≥0.05S
DC-13 1.1 1.1 6Pe 1.1 1.1 6Pe 60 2 T≥0.95

外部附件 两台断路器的机械联锁机构

产品名称 A A1 B C D L H 备注
LDM1-63 78 - 102 46 13 95 22 用于LDM1-63L、M
᫙䌛ஔ" ᫙䌛ஔ#
" " LDM1-125 92 - 120 46 11.5 118 22 用于LDM1-100L、M、H
" " LDM1-250 107 - 135 46 9 130 22 用于LDM1-225L、M、H
LDM1-400 150 - 190 46 16 175 22 用于LDM1-400L、M、H
- LDM1-630 182 - 220 46 12 198 22 用于LDM1-630L、M、H
$
0/ LDM1-800 210 - 240 46 29.5 230 20 用于LDM1-800M、H
)
LDM1-63/4P - 103 132 46 13 125 22 用于LDM1-63四极
%
0'' 0''
LDM1-100/4P - 122 152 46 11.5 150 22 用于LDM1-100四极
LDM1-225/4P - 142 173 46 9 168 22 用于LDM1-225四极
LDM1-400/4P - 198 240 46 16 225 22 用于LDM1-400四极
#
LDM1-630/4P - 240 280 46 12 258 22 用于LDM1-630四极
LDM1-800/4P - 280 310 46 29.5 300 20 用于LDM1-800四极

Page 035
