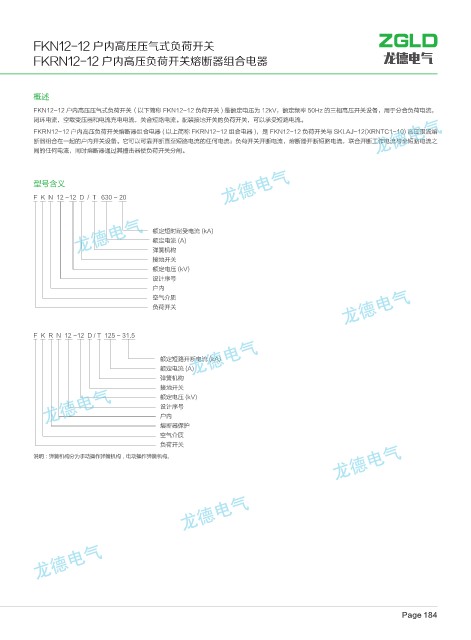

FKN12-12 户内高压压气式负荷开关

FKRN12-12 户内高压负荷开关熔断器组合电器 龙德电气

概述
FKN12-12 户内高压压气式负荷开关（以下简称 FKN12-12 负荷开关 ) 是额定电压为 12kV，额定频率 50Hz 的三相高压开关设备，用于分合负荷电流，
闭环电流，空载变压器和电流充电电流，关合短路电流。配装接地开关的负荷开关，可以承受短路电流。
FKRN12-12 户内高压负荷开关熔断器组合电器 ( 以上简称 FKRN12-12 组合电器 )，是 FKN12-12 负荷开关与 SKLAJ-12(XRNTC1-10) 高压限流熔
断器组合在一起的户内开关设备。它可以可靠开断直至短路电流的任何电流；负荷开关开断电流，熔断器开断短路电流，联合开断工作电流与全短路电流之
间的任何电流，同时熔断器通过其撞击器使负荷开关分闸。

型号含义

F K N 12 -12 D / T 630 - 20

额定短时耐受电流 (kA)
额定电流 (A)
弹簧机构
接地开关
额定电压 (kV)
设计序号
户内
空气介质
负荷开关

F K R N 12 -12 D / T 125 - 31.5

额定短路开断电流 (kA)
额定电流 (A)
弹簧机构
接地开关
额定电压 (kV)
设计序号
户内
熔断器保护
空气介质
负荷开关
说明：弹簧机构分为手动操作弹簧机构，电动操作弹簧机构。
