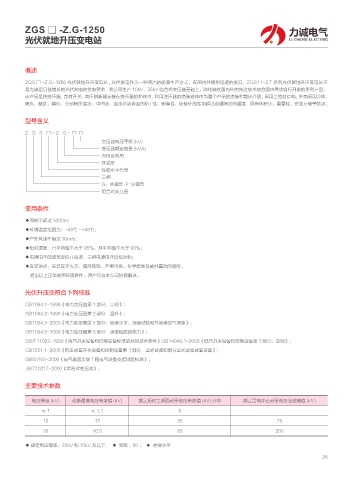

ZGS □ -Z.G-1250 力诚电气
光伏就地升压变电站 LI CHENG ELECTRIC

概述

ZGS □ -Z.G-1250 光伏就地升压变电站 , 光伏发电作为一种清洁的能源生产方式，在国内外得到迅速的发展，ZGS11-Z.T 系列光伏就地升压变电站正
是为满足日益增长的光伏发电的供电要求，我公司生产 10kV、35kV 组合式变压器基础上，消化吸收国内外的先进技术结合国内需求自行开发的系列产品，
该产品是将变压器，负荷开关，高压熔断器安装在变压器的箱体内，利用变压器的绝缘液体作为整个产品的绝缘和散热介质，采用全密封结构，外壳采用分体，
喷丸、酸洗、磷化、分别喷涂底漆、中间漆、面漆达到表面的防 I 性、耐厚性、防紫外线性均超过普通喷涂的强度，具有体积小，重量轻、安装方便等优点。

型号含义
Z G S □ - Z G - □ □
变压器电压等级 (kV)
变压器额定容量 (kVA)
光伏发电用
终端型
性能水平代号
三相
G：共箱型 F: 分箱型
组合式变压器

使用条件

◆海拔不超过 3000m；
◆环境温度范围为：-40℃ ~+45℃；
◆户外风速不超过 30m/s；
◆相对湿度：日平均值不大于 95%，月平均值不大于 90%；
◆电源电压的波形近似正弦波，三相电源电压近似对称；
◆安装地点：安装在无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所。
超出以上正常使用环境条件，用户可与本公司协商解决。

光伏升压变符合下列标准

GB1094.1-1996《电力变压器第 1 部分：总则》；
GB1094.2-1996《电力变压器第 2 部分：温升》；
GB1094.3-2003《电力变压器第 3 部分：绝缘水平、绝缘试验和外绝缘空气间隙》；
GB1094.5-2008《电力变压器第 5 部分：承受短路的能力》；
GB/T11022-1999《高压开关设备和控制设备标准的共同技术条件》GB14048.1-2006《低压开关设备和控制设备第 1 部分：总则》；
GB7251.1-2005《低压成套开关设备和控制设备第 1 部分：型式试验和部分型式试验成套设备》；
GB50150-2006《电气装置安装工程电气设备交接试验标准》；
JB/T10217-2000《组合式变压器》。

主要技术参数

电压等级 (kV) 设备最高电压有效值 (kV) 额定短时工频面耐受电压有效值 (kV) 分钟 额定雷电冲击耐受电压全波峰值 (kV)
≤1 ≤ 1.1 5
10 12 35 75
35 40.5 85 200

◆ 额定电压等级：35kV 和 10kV 及以下； ◆ 频率：50 ； ◆ 绝缘水平

28
