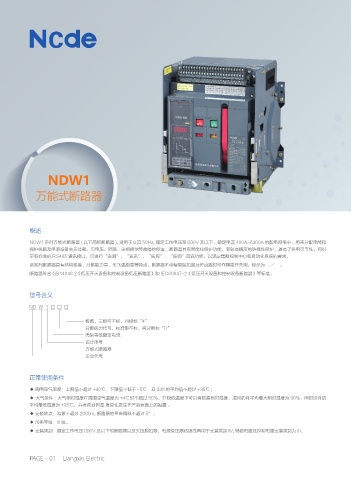

NDW1
万能式断路器
概述
NDW1 系列万能式断路器 ( 以下简称断路器 ), 适用于交流 50Hz, 额定工作电压至 690V 及以下，额定电流 400A-6300A 的配电网络中，用来分配电能和
保护线路及电源设备免受过载、欠电压、短路、单相接地等故障的危害，断路器具有智能化保护功能，有较高精度的选择性保护，提高了供电可靠性。同时
带有标准的 RS485 通讯接口，可进行“遥测”、“遥讯”、“遥控”、“遥调”四遥功能，以满足集群控制中心和自动化系统的要求。
该系列断路器具有结构紧凑、分断能力高、无飞弧距离等特点。断路器不带智能脱扣器及传感器时可作隔离开关用，标示为 。
断路器符合 GB14048.2《低压开关设备和控制设备低压断路器》和 IEC60947-2《低压开关设备和控制设备断路器》等标准。
型号含义
ND W 1 □ □ □
极数，三极可不标，四极标“4”
分断能力代号，标准型不标，高分断标“H”
壳架等级额定电流
设计序号
万能式断路器
企业代号
正常使用条件
◆ 周围空气温度：上限值不超过 +40℃，下限值不低于 -5℃，且 24h 的平均值不超过 +35℃ ;
◆ 大气条件：大气相对湿度在周围空气温度为 +4℃时不超过 50%，在较低温度下可以有较高相对湿度，湿月的月平均最大相对湿度为 90%，同时该月的
平均最低温度为 +25℃，并考虑到因温 度变化发生在产品表面上的凝露 。
◆ 安装地点：海拔不超过 2000m, 断路器的垂直倾斜不超过 5°。
◆ 污染等级：III 级。
◆ 安装类别：额定工作电压 690V 及以下的断路器以及欠压脱扣器、电源变压器初级线圈用于安装类别 IV; 辅助电路及控制电路安装类别为 III。
