紧凑型全绝缘环网柜系列

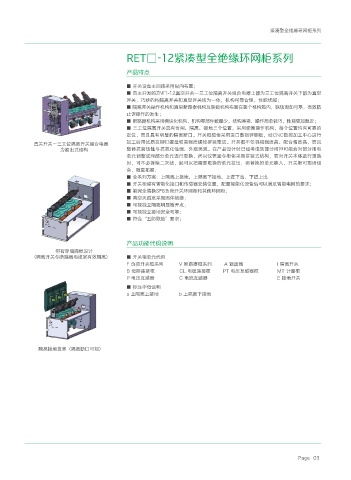

RET□-12紧凑型全绝缘环网柜系列
产品特点
■ 开关设备主回路采用纵向布置；
■ 自主开发的ZN□-12真空开关一三工位隔离开关组合电器上部为三工位隔离开关下部为真空
开关，巧妙的将隔离开关和真空开关结为一体，机构可靠合理，性能优越；
■ 隔离开关操作机构和真空断路器机构及联锁机构布置在整个机构箱内，联锁更加可靠，有效防
止误操作的发生；
■ 断路器机构采用模块化机构，机构零部件数量少，结构凑紧、操作简单轻巧，性能更加稳定；
■ 三工位隔离开关具有合闸、隔离、接地三个位置，采用弹簧操作机构，每个位置均有可靠的
定位，而且具有明显的隔离断口。开关柜柜体采用进口敷铝锌钢板，经CNC数控加工中心进行
真关开关一三工位隔离开关组合电器 加工后用优质拉铆钉螺母和高强度螺栓拼装而成。开关柜不仅机械强度高、配合精度高，而且
为抽出式结构 整体抗腐蚀性与抗氧化性强、外观美观。在产品设计时已经考虑到部分用户可能会对部分用电
单元调整或对部分单元进行更换，所以仪表室与柜体采用拼装式结构，若对开关本体进行更换
时，可不必拆除二次线，就可以把需要更换的单元拉出，将替换的单元移入，开关柜可现场组
合，随意拓展：
■ 全系列方案：上隔离上接地、上隔离下接地、上进下出、下进上出
■ 开关柜留有智能化接口和传感器安装位置，配置智能化设备后可以满足智能电网的要求；
■ 能完全替换SF6负荷开关环网柜和其他环网柜；
■ 真空灭弧室采用固体绝缘；
■ 可视独立隔离明显断开点；
■ 可视独立接地安全可靠；
■ 符合“五防联锁”要求；
产品功能代码说明
带有穿墙隔板设计
（隔离开关与断路器电缆室有效隔离） ■ 开关柜单元代码
F 负荷开关柜系列 V 断路器柜系列 A 避雷器 l 隔离开关
B 母排连接柜 CL 电缆连接柜 PT 电压互感器柜 MT 计量柜
P 电压互感器 C 电流互感器 E 接地开关
■ 标注字母说明
a 上隔离上接地 b 上隔离下接地
隔离接地技术（隔离断口可视）
