紧凑型全绝缘环网柜系列

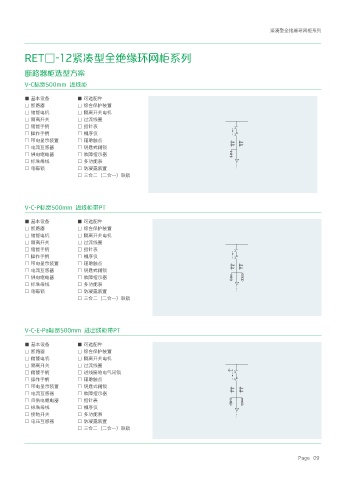

RET□-12紧凑型全绝缘环网柜系列

断路器柜选型方案

V-C标宽500mm 进线柜
■ 基本设备 ■ 可选配件
□ 断路器 □ 综合保护装置
□ 储能电机 □ 隔离开关电机
□ 隔离开关 □ 过流线圈
□ 储能手柄 □ 指针表
□ 操作手柄 □ 相序仪
□ 带电显示装置 □ 辅助触点
□ 电流互感器 □ 钥匙式闭锁
□ 供电继电器 □ 故障指示器
□ 标准母线 □ 多功能表
□ 电磁锁 □ 防凝露装置
□ 三合二（二合一）联锁

V-C-P标宽500mm 进线柜带PT

■ 基本设备 ■ 可选配件
□ 断路器 □ 综合保护装置
□ 储能电机 □ 隔离开关电机
□ 隔离开关 □ 过流线圈
□ 储能手柄 □ 指针表
□ 操作手柄 □ 相序仪
□ 带电显示装置 □ 辅助触点
□ 电流互感器 □ 钥匙式闭锁
□ 供电继电器 □ 故障指示器
□ 标准母线 □ 多功能表
□ 电磁锁 □ 防凝露装置
□ 三合二（二合一）联锁

V-C-E-Pa标宽500mm 进出线柜带PT

■ 基本设备 ■ 可选配件
□ 断路器 □ 综合保护装置
□ 储能电机 □ 隔离开关电机
□ 隔离开关 □ 过流线圈
□ 储能手柄 □ 进线接地电气闭锁
□ 操作手柄 □ 辅助触点
□ 带电显示装置 □ 钥匙式闭锁
□ 电流互感器 □ 故障指示器
□ 自供电继电器 □ 指针表
□ 标准母线 □ 相序仪
□ 接地开关 □ 多功能表
□ 电压互感器 □ 防凝露装置
□ 三合二（二合一）联锁

Page 09
