LDR9 系列智能型电机软起动器 185 / 186 www.cnldele.com
400• 822• 0588
Series of intelligent motor
soft starter

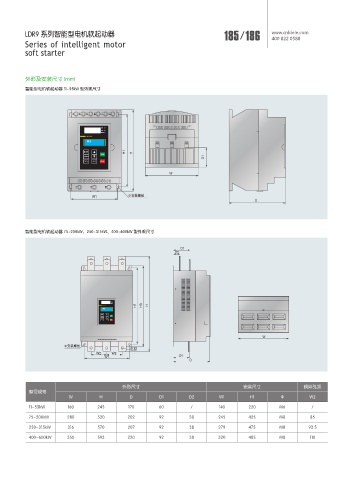

外形及安装尺寸 (mm)
智能型电机软起动器 11~55kW 型外观尺寸

3 - 4 - 5 -

RUN
STOP
ERROR
ሙС
.0%& ) )
36/
%
&/5&3
4501
8
6 7 8
8 ŸႵ㷱㳦͉
%

智能型电机软起动器 75~200kW、250~315kW、400~600kW 型外观尺寸

%
%

RUN
STOP
ERROR
) ) )
ሙС
.0%&
36/
&/5&3
4501
8
ŸႵ㷱㳦͉
Ÿ
8 8
8 %
%

外形尺寸 安装尺寸 铜排孔距
型号规格
W H D D1 D2 W1 H1 Φ W2
11~55kW 160 245 170 60 / 140 220 M6 /
75~200kW 280 530 202 92 38 245 425 M8 85
250~315kW 316 570 207 92 38 279 475 M8 93.5

400~600kW 350 593 220 92 38 320 485 M8 110
