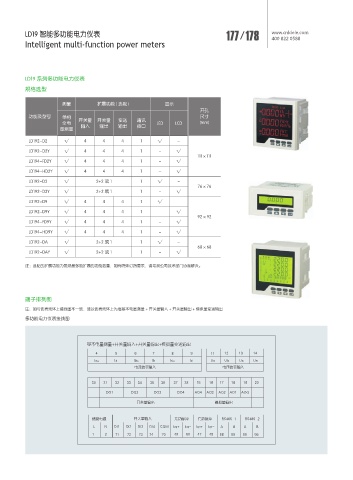

LD19 智能多功能电力仪表 177 / 178 www.cnldele.com
400• 822• 0588
Intelligent multi-function power meters
LD19 系列多功能电力仪表
规格选型
测量 扩展功能 ( 选配 ) 显示
开孔
功能及型号 单相 尺寸
全电 开关量 开关量 变送 通讯 LED LCD (mm)
量测量 输入 输出 输出 接口
LD192-D2 √ 4 4 4 1 √ -
LD192-D2Y √ 4 4 4 1 - √
111×111
LD194-FD2Y √ 4 4 4 1 - √
LD194-HD2Y √ 4 4 4 1 - √
LD192-D3 √ 2+2 或 1 1 √ -
76×76
LD192-D3Y √ 2+2 或 1 1 - √
LD192-D9 √ 4 4 4 1 √
LD192-D9Y √ 4 4 4 1 √
92×92
LD194-FD9Y √ 4 4 4 1 - √
LD194-HD9Y √ 4 4 4 1 - √
LD192-DA √ 2+2 或 1 1 √ -
68×68
LD192-DAY √ 2+2 或 1 1 - √
注:选配的扩展功能为常规最多能扩展的功能数量,如有特殊订货要求,请与我公司技术部门协商解决。
端子排列图
注:如与仪表壳体上接线图不一致,请以仪表壳体上为准基本电量测量 + 开关量输入 + 开关量输出 + 模拟量变送输出
多功能电力仪表接线图
ദ᱘⩡䛻≷䛻 ᐬڟ䛻䒿ڑ ᐬڟ䛻䒿ܦ Ὅ᠋䛻ऄ䔭䒿ܦ
*B *B *C *C *D *D 6B 6C 6D 6O
⩡≭ԍण䒿ڑ ⩡ࢷԍण䒿ڑ
%0 %0 %0 %0 "0 "0 "0 "0 "0(
ᐬڟ䛻䒿ܦ Ὅ᠋䛻䒿ܦ
䒱ߕ⩡⎼ ᐬڟ䛻䒿ڑ ᬌߋ㘵۞ ᰵߋ㘵۞ 34 34
- / %* %* %* %* $0. &R &R &Q &Q " # #
"
