LDC 智能照明控制系统 141
Intelligent lighting
control system

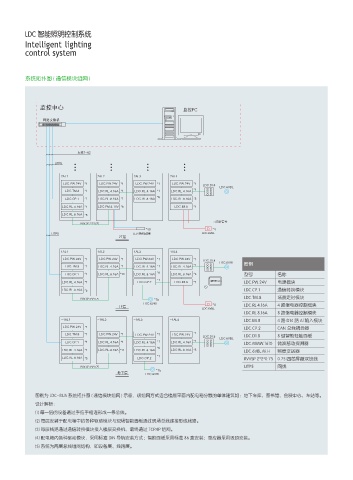

系统拓扑图 ( 通信模块组网 )
监控中心 监控PC
网络交换机
支线1~62
UTP5
2AL1 2AL2 2AL3 2AL4
LDC.PW.24V *1 LDC.PW.24V *1 LDC.PW.24V *1 LDC.PW.24V *1 LDC.DI.8 LDC.6VBL
LDC.TM.8 *1 LDC.RL.4.16A *1 LDC.RL.4.16A *1 LDC.RL.4.16A *1
LDC.CP.1 *1 LDC.RL.8.16A *1 LDC.RL.8.16A *6 LDC.RL.8.16A *5
LDC.RL.4.16A *1 LDC.FM.4.10V *6 LDC.IM.8 *1
LDC.RL.8.16A *5
~消防信号
RVV.SP 2*2*0.75
*40 *4
UTP5 LED 调光镇流器 LDC.6VBL
2F层
1AL1 1AL2 1AL3 1AL4
LDC.PW.24V *1 LDC.PW.24V *1 LDC.PW.24V *1 LDC.PW.24V *1 LDC.DI.8 LDC.6VBL
LDC.TM.8 *1 LDC.RL.4.16A *1 LDC.RL.4.16A *1 LDC.RL.4.16A *1 图例
LDC.CP.1 *1 LDC.RL.8.16A *10 LDC.RL.8.16A *6 LDC.RL.8.16A *5 型号 名称
*1
LDC.RL.4.16A *1 LDC.CP.2 LDC.IM.8 *1 触摸屏Pad LDC.PW.24V 电源模块
LDC.RL.8.16A *5 LDC.CP.1 通信转换模块
LDC.TM.8 场景定时模块
RVV.SP 2*2*0.75 *15
LDC.6VBL *4
1F层 LDC.RL.4.16A 4 路继电器控制模块
LDC.6VBL
LDC.RL.8.16A 8 路继电器控制模块
-1AL1 -1AL2 -1AL3 -1AL4 LDC.IM.8 4 路 D14 路 Al 输入模块
LDC.PW.24V *1 LDC.CP.2 CAN 总线耦合器
LDC.TM.8 *1 LDC.PW.24V *1 LDC.PW.24V *1 LDC.PW.24V *1
LDC.DI.8 LDC.6VBL LDC.D1.8 8 键智能轻触面板
LDC.CP.1 *1 LDC.RL.4.16A *1 LDC.RL.4.16A *1 LDC.RL.4.16A *1 LDC.MMW.1610 微波移动探测器
*6
LDC.RL.4.16A *1 LDC.RL.8.16A *11 LDC.RL.8.16A LDC.RL.8.16A *5 LDC.6VBL.M.H 照度变送器
LDC.RL.8.16A *5 LDC.CP.2 *1 RVVSP 2*2*0.75 0.75 四芯屏蔽双绞线
RVV.SP 2*2*0.75 UTP5 网线
*15
地下层 LDC.6VBL
图例为 LDC-BUS 系统拓扑图 ( 通信模块组网 ) 示意,该组网方式适合楼层平面内配电箱分散的单体建筑如:地下车库、图书馆、会展中心、车站等。
设计解析:
(1) 每一层的设备通过手拉手相连形成一条总线。
(2) 每层安装于配电箱中的各种驱动模块与现场智能面板通过现场总线连接形成线路。
(3) 每层线路通过通信转换模块接入楼层交换机,最终通过 TCP/IP 组网。
(4) 配电箱内各种驱动模块,采用标准 DIN 导轨安装方式;智能面板采用标准 86 盒安装;感应器采用吸顶安装。
(5) 系统为两层总线组网结构,即设备层、线路层。
