101

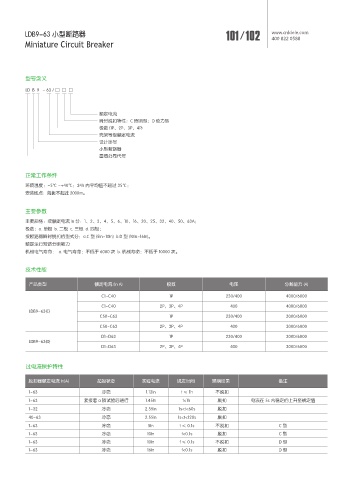

LDB9-63 小型断路器 101 / 102 www.cnldele.com
400• 822• 0588
Miniature Circuit Breaker

型号含义
LD B 9 - 63 / □ □ □

额定电流
瞬时脱扣特性：C 照明型；D 动力型
极数 (1P、2P、3P、4P)
壳架等级额定电流
设计序号
小型断路器
雷盾公司代号

正常工作条件
环境温度：-5℃ ~+40℃；24h 内平均值不超过 35℃；
安装地点：海拔不超过 2000m。

主要参数
主要规格：按额定电流 In 分：1、2、3、4、5、6、10、16、20、25、32、40、50、63A；
极数：a. 单极 b. 二极 c. 三极 d. 四极；
按断路器瞬时脱扣的型式分：a.C 型 (5In~10In) b.D 型 (10In~16In)。
额定运行短路分断能力
机械电气寿命： a. 电气寿命：不低于 6000 次 b. 机械寿命：不低于 10000 次。

技术性能

产品类型 额定电流 (In A) 极数 电压 分断能力 (A)

C1~C40 1P 230/400 4000/6000
C1~C40 2P、3P、4P 400 4000/6000
LDB9-63(C)
C50~C63 1P 230/400 3000/6000
C50~C63 2P、3P、4P 400 3000/6000
D1~D63 1P 230/400 3000/6000
LDB9-63(D)
D1~D63 2P、3P、4P 400 3000/6000

过电流保护特性

脱扣器额定电流 In(A) 起始状态 实验电流 规定时间 预期结果 备注
1~63 冷态 1.13In t ≤ 1h 不脱扣
1~63 紧接着 a 顶试验后进行 1.45In t<1h 脱扣 电流在 5s 内稳定的上升至规定值
1~32 冷态 2.55In 1s<t<60s 脱扣
40~63 冷态 2.55In 1s<t<120s 脱扣
1~63 冷态 5In t ≤ 0.1s 不脱扣 C型
1~63 冷态 10In f<0.1s 脱扣 C型
1~63 冷态 10In f ≤ 0.1s 不脱扣 D型
1~63 冷态 16In f<0.1s 脱扣 D型
