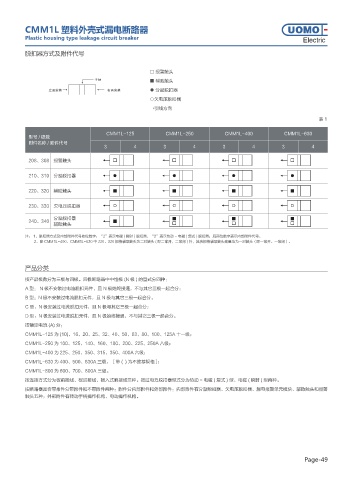

CMM1L 塑料外壳式漏电断路器
•
Plastic• housing type• leakage• circuit• breaker Electric
脱扣器方式及附件代号

□ 报警触头
■ 辅助触头

● 分励脱扣器
○欠电压脱扣器
→引线方向
表1

CMM1L-125 CMM1L-250 CMM1L-400 CMM1L-630
型号 / 极数
附件名称 / 附件代号
3 4 3 4 3 4 3 4
208、308 报警触头

210、310 分励脱扣器

220、320 辅助触头

230、330 欠电压脱扣器
分励脱扣器
240、340
辅助触头
注： 1、脱扣器方式及内部附件代号收位数字：“2”表示电磁 ( 瞬时 ) 脱扣器，“3”表示热动 - 电磁 ( 复式 ) 脱扣器；后两位数字表示内部附件代号。
2、除 CMM1L-400、CMM1L-630 中 220、320 规格辅助触头为二对触头 ( 即二常开，二常闭 ) 外，其余规格辅助触头数量均为一对触头（即一常开、一常闭）。

产品分类
按产品极数分为三极与四极。四极断路器中中性极 (N 极 ) 的型式分四种：
A 型： N 极不安装过电流脱扣元件，且 N 极始终接通，不与其它三极一起合分；
B 型：N 极不安装过电流脱扣元件，且 N 极与其它三极一起合分。
C 型：N 极安装过电流脱扣元件，且 N 极与其它三极一起合分；
D 型：N 极安装过电流脱扣元件，且 N 极始终接通，不与其它三极一起合分。
按额定电流 (A) 分：
CMM1L-125 为 (10)、16、20、25、32、40、50、63、80、100、125A 十一级；
CMM1L-250 为 100、125、140、160、180、200、225、250A 八级；
CMM1L-400 为 225、250、350、315、350、400A 六级；
CMM1L-630 为 400、500、630A 三级， [ 带 ( ) 为不推荐规格 ]；
CMM1L-800 为 600、700、800A 三级。
按连接方式分为板前接线、板后接线、插入式解接线三种。按过电力脱扣器型式分为热动 - 电磁 ( 复式 ) 型、电磁 ( 瞬时 ) 型两种。
按断路器是否带拊件分带附件和不带附件两种：附件分内部附件和外部附件：内部附件有分励脱扣器、欠电压脱扣器、漏电报警单元模块、辅助触头和报警
触头五种；外部附件有转动手柄操作机构、电动操作机构。
