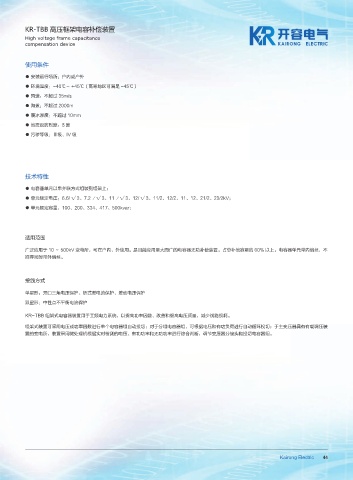

KR-TBB 高压框架电容补偿装置
High voltage frame capacitance
compensation device
使用条件
● 安装运行场所：户内或户外
● 环境温度：-40℃～ +45℃（高寒地区可满足 -45℃）
● 风速：不超过 35m/s
● 海拔：不超过 2000m
● 覆冰厚度：不超过 10mm
● 地震设防烈度：8 度
● 污秽等级：Ⅲ级、IV 级
技术特性
● 电容器单元以串并联方式组装到组架上；
● 单元额定电压：6.6/ √ 3、7.2 ／√ 3、11 ／√ 3、12/ √ 3、11/2、12/2、11、12、21/2、23/2kV；
● 单元额定容量：100、200、334、417、500kvar；
适用范围
广泛应用于 10 ～ 500kV 变电所，可在户内、外使用。是目前应用量大而广的电容器无功补偿装置。占总补偿容量的 60% 以上。电容器单元带内熔丝，不
推荐同时带外熔丝。
接线方式
单星形：开口三角电压保护、桥式差电流保护、差动电压保护
双星形：中性点不平衡电流保护
KR-TBB 组架式电容器装置用于工频电力系统，以提高功率因数、改善和提高电压质量，减少线路损耗。
组架式装置可采用电压或功率因数进行单个电容器组自动投切；对于分组电容器组，可根据电压和有功负荷进行自动循环投切；于主变压器具有有载调压装
置的变电所，装置采用微处理机根据实时检测的电压、有功功率和无功功率进行综合判断，调节变压器分接头和投切电容器组。
