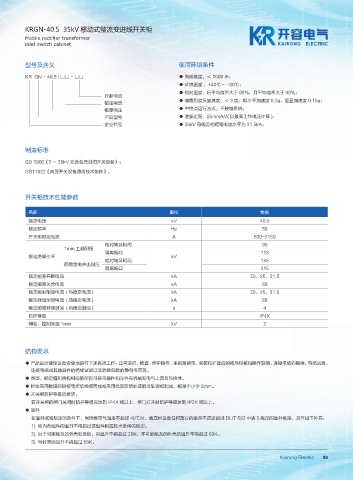

KRGN-40.5 35kV 移动式整流变进线开关柜
Mobile rectifier transformer
inlet switch cabinet

型号及含义 使用环境条件

KR GN - 40.5 / □□ - □□ ● 海拔高度：≤ 1000 米；
● 环境温度 ：+40℃～ -30℃；
● 相对湿度：日平均值不大于 95%，月平均值不大于 90%；
开断电流
● 地震烈度及加速度：≤ 8 度；即水平加速度 0.3g，垂直加速度 0.15g；
额定电流
额定电压 ● 中性点运行方式：不接地系统；
产品型号 ● 泄漏比距：25mm/kV( 以最高工作电压计算 )；
企业代号 ● 35kV 母线三相短路电流水平为 31.5kA；

制造标准

GB 3906《3 ～ 35kV 交流金属封闭开关设备》；
GB11022《高压开关设备通用技术条件》。

开关柜技术性能参数

名称 单位 数据
额定电压 kV 40.5
额定频率 Hz 50
开关柜额定电流 A 630~3150
相对地及相间 95
1min 工频耐压
隔离断口 118
额定绝缘水平 kV
相对地及相间 185
额定雷电冲击耐压
隔离断口 215
额定短路开断电流 kA 20、25、31.5
额定短路关合电流 kA 80
额定短时耐受电流（热稳定电流） kA 20、25、31.5
额定峰值耐受电流（动稳定电流） kA 80
额定短路持续时间（热稳定时间） s 4
防护等级 IP4X
辅助、控制回路 1min kV 2

结构要求

● 产品设计能使设备安全地进行下述各项工作：正常运行、检查、维护操作、主回路验电、安装和扩建后的相序校核和操作联锁、连接电缆的接地、电缆试验、
连接电缆或其他器件的绝缘试验以及消除危险的静电电荷等。
● 类型、额定值和结构相同的所有可移开部件和元件在机械和电气上具有互换性。
● 柜体采用敷铝锌钢板弯折后栓接而成或采用优质防锈处理的冷轧钢板制成，板厚不小于 2mm。
● 开关柜防护等级的要求：
在开关柜的柜门关闭时防护等级应达到 IP4X 或以上，柜门打开时防护等级达到 IP2X 或以上。
● 温升
在温升试验规定的条件下，当周围空气温度不超过 40℃时，高压柜设备任何部分的温升不应该超过 DL/T 593 中表 3 规定的温升极限，并作如下补充：
1) 柜内各组件的温升不得超过该组件相应技术条件的规定。
2) 对于可能触及的外壳和盖板，其温升不得超过 20K；不可能触及的外壳的温升不得超过 60K。
3) 导体表面温升不得超过 55K。
