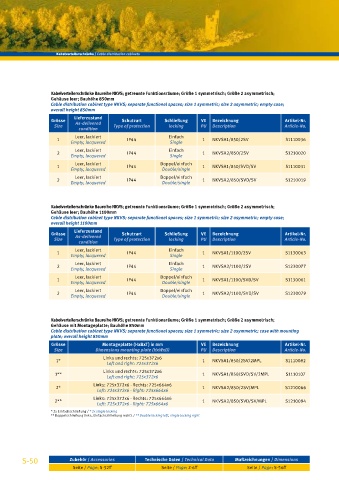

Page 52 - 德国金米勒电气(上海)公司

Kabelverteilerschränke / Cable distribution cabinets

Kabelverteilerschränke Baureihe NKVS; getrennte Funktionsräume; Größe 1 symmetrisch; Größe 2 asymmetrisch;
Gehäuse leer; Bauhöhe 850mm
Cable distribution cabinet type NKVS; separate functional spaces; size 1 symmetric; size 2 asymmetric; empty case;
overall height 850mm
Lieferzustand
Grösse As-delivered Schutzart Schließung VE Bezeichnung Artikel-Nr.
Size Type of protection locking PU Description Article-No.
condition
Leer, lackiert Einfach
1 IP44 1 NKVSA1/850/2SV S1110036
Empty, lacquered Single
Leer, lackiert Einfach
2 IP44 1 NKVSA2/850/2SV S1210020
Empty, lacquered Single
Leer, lackiert Doppel/einfach
1 IP44 1 NKVSA1/850/SVD/SV S1110031
Empty, lacquered Double/single
Leer, lackiert Doppel/einfach
2 IP44 1 NKVSA2/850/SVD/SV S1210019
Empty, lacquered Double/single

Kabelverteilerschränke Baureihe NKVS; getrennte Funktionsräume; Größe 1 symmetrisch; Größe 2 asymmetrisch;
Gehäuse leer; Bauhöhe 1100mm
Cable distribution cabinet type NKVS; separate functional spaces; size 1 symmetric; size 2 asymmetric; empty case;
overall height 1100mm
Lieferzustand
Grösse As-delivered Schutzart Schließung VE Bezeichnung Artikel-Nr.
Size Type of protection locking PU Description Article-No.
condition
Leer, lackiert Einfach
1 IP44 1 NKVSA1/1100/2SV S1130063
Empty, lacquered Single
Leer, lackiert Einfach
2 IP44 1 NKVSA2/1100/2SV S1230077
Empty, lacquered Single
Leer, lackiert Doppel/einfach
1 IP44 1 NKVSA1/1100/SVD/SV S1130061
Empty, lacquered Double/single
Leer, lackiert Doppel/einfach
2 IP44 1 NKVSA2/1100/SVD/SV S1230079
Empty, lacquered Double/single

Kabelverteilerschränke Baureihe NKVS; getrennte Funktionsräume; Größe 1 symmetrisch; Größe 2 asymmetrisch;
Gehäuse mit Montageplatte; Bauhöhe 850mm
Cable distribution cabinet type NKVS; separate functional spaces; size 1 symmetric; size 2 asymmetric; case with mounting
plate; overall height 850mm
Grösse Montageplatte (HxBxT) in mm VE Bezeichnung Artikel-Nr.
Size Dimensions mounting plate (HxWxD) PU Description Article-No.
Links und rechts: 725x372x6
1* 1 NKVSA1/850/2SV/2MPL S1110082
Left and right: 725x372x6
Links und rechts: 725x372x6
1** 1 NKVSA1/850/SVD/SV/2MPL S1110107
Left and right: 725x372x6
Links: 725x372x6 - Rechts: 725x664x6
2* 1 NKVSA2/850/2SV/MPL S1210066
Left: 725x372x6 - Right: 725x664x6
Links: 725x372x6 - Rechts: 725x664x6
2** 1 NKVSA2/850/SVD/SV/MPL S1210094
Left: 725x372x6 - Right: 725x664x6
* 2x Einfachschließung / * 2x single locking
** Doppelschließung links, Einfachschließung rechts / ** Double locking left, single locking right

S-50 Zubehör / Accessories Technische Daten / Technical Data Maßzeichnungen / Dimensions
Seite / Page: S-52ff Seite / Page: Z-6ff Seite / Page: S-56ff
