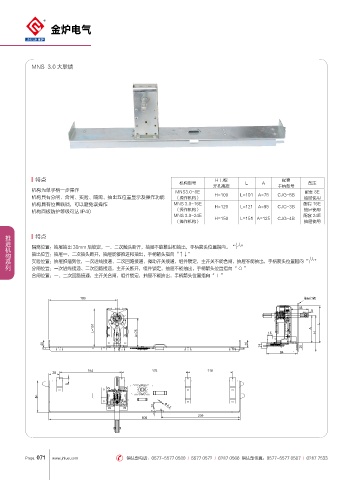

MNS 3.0 大联锁
特点 H 门板 配套
机构型号 L A 备注
开孔高度 手柄型号
机构为单手柄一步操作 MNS3.0-8E 配套 8E
机构具有分闸、合闸、实验、隔离、抽出五位置显示及操作功能 （操作机构） H=100 L=101 A=75 CJG-5B 抽屉使用
机构具有位置联锁，可以避免误操作 MNS 3.0-16E H=120 L=121 A=95 CJG-3B 配套 16E
机构面板防护等级可达 IP40 （操作机构） 抽屉使用
MNS 3.0-24E H=150 L=151 A=125 CJG-4B 配套 24E
（操作机构） 抽屉使用
推进机构系列
特点
隔离位置：抽屉抽出 30mm 后锁定，一、二次触头断开，抽屉不能推进和抽出，手柄箭头位置指向。“ ”
抽出位置：抽屉一、二次抽头断开，抽屉能够推进和抽出，手柄箭头指向“↑↓”
实验位置：抽屉推插到位，一次进线接通、二次回路接通、微动开关接通，组件锁定，主开关不能合闸，抽屉不能抽出，手柄箭头位置指向“ ”
分闸位置：一次进线接通、二次回路接通，主开关断开，组件锁定，抽屉不能抽出，手柄箭头位置指向“ ○ ”
合闸位置：一、二次回路接通，主开关合闸，组件锁定，抽屉不能抽出，手柄箭头位置指向“ I ”
