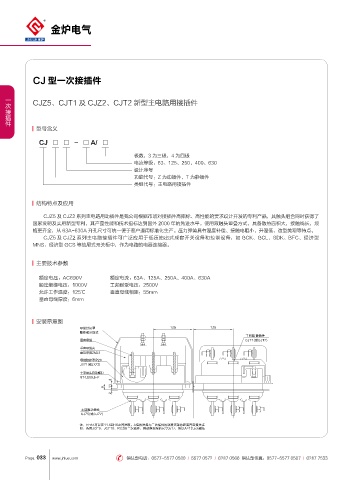

CJ 型一次接插件

一次接插件
CJZ5、CJT1 及 CJZ2、CJT2 新型主电路用接插件

型号含义

CJ □ □ - □ A/ □

极数：3 为三极，4 为四极
电流等级：63、125、250、400、630
设计序号
功能代号：Z 为动插件，T 为静插件
类组代号：主电路用接插件

结构特点及应用

CJZ5 及 CJZ2 系列主电路用动插件是我公司根据市场对接插件高指标、高性能的要求设计开发的专利产品，其触头组合同时获得了
国家发明及实用新型专利，其产品性能和技术指标达到国外 2000 年的先进水平。使用双触头重叠方式，具备散热面积大，接触线长，规
格更齐全，从 63A-630A 开孔尺寸可统一便于客户通用标准化生产。压力弹簧具有温度补偿、接触电阻小、升温低、造型美观等特点。
CJZ5 及 CJZ2 系列主电路接插件可广泛应用于低压抽出式成套开关设备和控制设备，如 GCK、GCL、SDK、BFC、经济型
MNS、经济型 GCS 等抽屉式开关柜中，作为电路的电器连接器。

主要技术参数

额定电压：AC690V 额定电流：63A、125A、250A、400A、630A
额定绝缘电压：1000V 工频耐受电压：2500V
允许工作温度：125℃ 垂直母线相距：55mm
垂直母线厚度：6mm

安装示意图
ඇጳ࠰᫇Ꮄ
டʹੋѬ඀र
˟ڀ᡹ ᭢ଣ͈
ۇᄰඇጳ $+5 ੋ$+5
ۇᄰඇጳ݃
थᝬ᧔ၹ;.+
ඇጳ᫹ઐᎴ*1
+9; ੋ+9;
ӡߚᄨ݀ᒭஉᛃ᧬
45 9 '

"

˟ڀ᡹үଣ͈
$+; ੋ$+;
ฌὉࡇࠪ"Ի̿ښ ҂ ˨ᫎᤥԩἻ"ϙᄊᤥહˁ̄൓ଣ͈ᄊү᭢ஃ౶ᄊᡰሏదᄰଌТጇ
ݠὉᤥၹ+$' nj+$' nj3$ ᄊ̄൓ଣ͈ἻХү᭢ஃ౶ᄊࡇࠪ˞ Ἳਫ਼̿" ˞తΈ
