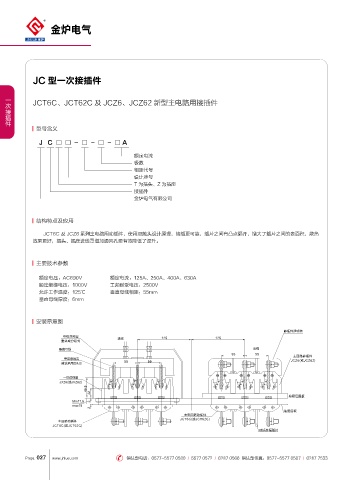

JC 型一次接插件

一次接插件
JCT6C、JCT62C 及 JCZ6、JCZ62 新型主电路用接插件

型号含义

J C □ □ - □ - □ - □ A

额定电流
极数
相距代号
设计序号
T 为插头、Z 为插座
接插件
金炉电气有限公司

结构特点及应用

JCT6C 及 JCZ6 系列主电路用动插件，使用双触头设计原理，接插更可靠，插片之间有凸点隔开，增大了插片之间的表面积，散热
效果更好，插头、插座进线罩增加通风孔更有效降低了温升。

主要技术参数

额定电压：AC690V 额定电流：125A、250A、400A、630A
额定绝缘电压：1000V 工频耐受电压：2500V
允许工作温度：125℃ 垂直母线相距：55mm
垂直母线厚度：6mm

安装示意图
᭢ଣ͈ᤩ௚ᄦ
ඇጳ࠰᫇Ꮄ
டʹੋѬ඀र ᤉጳ
ۇᄰඇጳ ѣጳ
˟ڀ᡹᭢ଣ͈
ۇᄰඇጳ݃ +$; ੋ+$;
थᝬ᧔ၹ;.+

ʷ൓ᤉጳᎴ
+9; ੋ+9;

ચࡒՑᬦ౜
.JO
NBY

ચࡒՑ౜
˟ႃڀ᡹үଣ͈
+$5 $ ੋ+$5 $
˟ڀ᡹үଣ͈
+$5 $ ੋ+$5 $
үଣ͈ᬦऻྟ
