二代柜系列

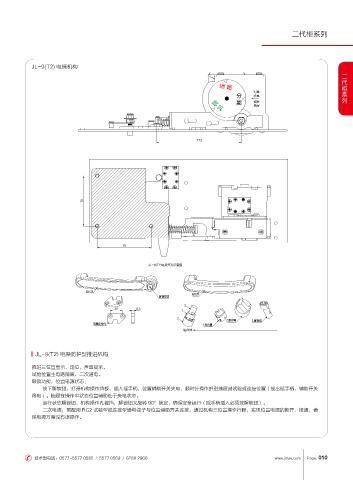

JL-9(T2) 电操机构
二代柜系列

ᤌ ଌ
ࠫю
Ѭ Ѭሏ
ሏ ୍ᤉ
ચࡒ
ᰎ
ត

+- 5 ႃ୲नߘᇨਓڏ

ࢻઢ੤ Կઢ੤
ᝍᩚોᨎ

ᬍͯڔ ᝍᩚᨎ
ႃ୲ࠀ͈ͯ ࠮Քڔ
ጸՌʹ

JL-9(T2) 电操防护型推进机构

推进三位置显示、定位、声音提示。
试验位置主电路隔离，二次通电。
联锁功能，位置电源状态：
按下解锁钮，打开机构操作挡板，插入摇手柄，位置辅助开关失电，顺时针操作推进抽屉到试验或连接位置（拔出摇手柄，辅助开关
得电）。抽屉在操作中状态位置辅助处于失电状态。
运行状态解锁钮、机构操作孔被挡，解锁钮又旋转 90°锁定，确保安全运行（摇手柄插入必须按解锁钮）。
二次电源：需配用 RC2 试验型或连接型通电端子与位置辅助开关连接，通过机构三位置操作行程，实现位置电源的断开、接通、确
保电操方案没有误操作。
