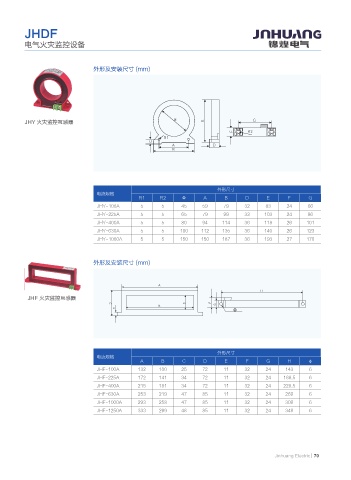

Page 77 - 重庆锦煌电气有限公司

JHDF

电气火灾监控设备

外形及安装尺寸 (mm)

JHY 火灾监控互感器

外形尺寸
电流规格
R1 R2 Φ A B D E F G
JHY-100A 5 5 45 59 79 32 83 24 66
JHY-225A 5 5 65 79 99 33 103 24 86
JHY-400A 5 5 80 94 114 36 118 26 101
JHY-630A 5 5 100 112 135 36 140 26 123
JHY-1000A 5 5 150 150 187 36 193 27 170

外形及安装尺寸 (mm)

JHF 火灾监控互感器

外形尺寸
电流规格
A B C D E F G H φ
JHF-100A 132 100 25 72 11 32 24 143 6
JHF-225A 172 141 34 72 11 32 24 186.5 6
JHF-400A 215 181 34 72 11 32 24 228.5 6
JHF-630A 253 219 47 85 11 32 24 269 6
JHF-1000A 293 258 47 85 11 32 24 309 6
JHF-1250A 333 299 48 85 11 32 24 349 6

Jinhuang Electric 70
