JHQ1

          迷你型(CB 级)双电源自动转换开关



          型号含义

          JH    Q   1 - 63   □   □
                                 额定电流
                                 极数
                                 壳架等级电流
                                 设计序号
                                 双电源自动转换开关
                                 企业代号




          正常工作条件
          ● 周围空气温度:上限值不超过 +40℃,下限值不超过 -5℃,24h 的平均值不超过 +35℃;
          ● 安装地点:海拔高度不超过 2000m;
          ● 大气条件:大气的相对湿度在周围攻空气温度 +40℃时不超过 50%,在较低的温度下,可以有较高的温度,最湿月的月平均最低温度为 +25℃时,平均
           值最大相对湿度为 90%。并考虑到因湿度变化发生在产品表面的凝霜,应采取特殊的措施;
          ● 污染等级:2 级;
          ● 安装环境:运行地点无强烈振动和冲击,无腐蚀和破坏绝缘的有害气体,无严重尘埃,无导电微粒和爆炸危险物质,无强电磁干扰;
          ● 使用类别:AC-33iB。



          外形及安装尺寸 (mm)




                                                  "
                                                  $




                                               ԤႂຸᒬҮᣀ૰धС
                                            ࣡ၸႂຸ     ܫၸႂຸ
                                               ᒬҮ   ੣Ү

                  #  %


                                                                                             )


                                        ࣡ၸՋ᫑          ܫၸՋ᫑

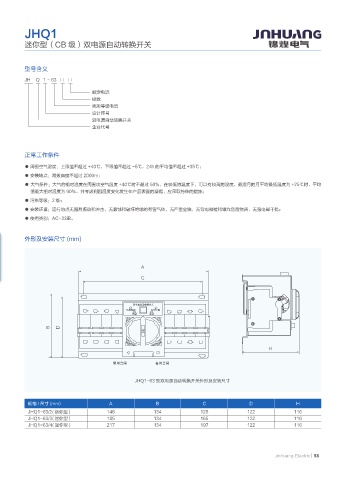

                                               JHQ1-63 型双电源自动转换开关外形及安装尺寸



           规格 / 尺寸 (mm)                A               B               C               D               H
           JHQ1-63/2( 迷你型 )           146             134             128             122             116
           JHQ1-63/3( 迷你型 )           185             134             165             122             116
           JHQ1-63/4( 迷你型 )           217             134             197             122             116
