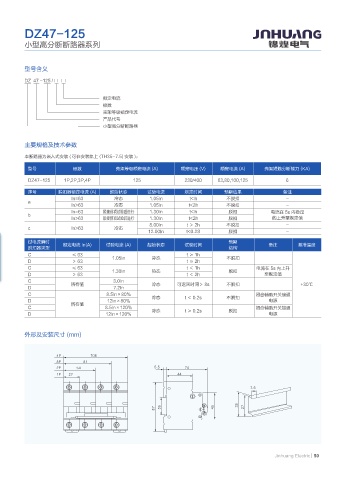

DZ47-125

小型高分断断路器系列

型号含义

DZ 47 -125 / □ □

额定电流
极数
壳架等级额定电流
产品代号
小型高分断断路器

主要规格及技术参数

本断路器为嵌入式安装 ( 可在安装轨上 (TH35-7.5) 安装 )；

型号 极数 壳架等级额定电流 (A) 额定电压 (V) 额定电流 (A) 壳架短路分断能力 (KA)
DZ47-125 1P,2P,3P,4P 125 230/400 63,80,100,125 6

序号 脱扣器额定电流 (A) 起始状态 试验电流 规定时间 预期结果 备注
In=63 冷态 1.05In t<lh 不脱扣 -
a
In>63 冷态 1.05In t<2h 不脱扣 -
In=63 紧接前项试验后进行 1.30In t<lh 脱扣 电流在 5s 内稳定
b
In>63 紧接前项试验后进行 1.30In t<2h 脱扣 的上升至规定值
8.00In t＞2h 不脱扣 -
c In>63 冷态
12.00In t<0.2S 脱扣 -
过电流瞬时 额定电流 In(A) 试验电流 (A) 起始状态 试验时间 预期 备注 基准温度
脱扣器类型 结构
C ≤ 63 t≥1h
1.05In 冷态 不脱扣
D ＞ 63 t≥2h
C ≤ 63 t＜1h 电流在 5s 内上升
1.30In 热态 脱扣
D ＞ 63 t＜2h 至规定值
C 所有值 3.0In 冷态 可返回时间＞ 8s 不脱扣 +30℃
D 7.2In
C 8.5In×80% 闭合辅助开关接通
冷态 t ＜ 0.2s 不脱扣
D 所有值 12In×80% 电源
C 8.5In×120% 闭合辅助开关接通
冷态 t ≥ 0.2s 脱扣
D 12In×120% 电源

外形及安装尺寸 (mm)

1
1
1
1
