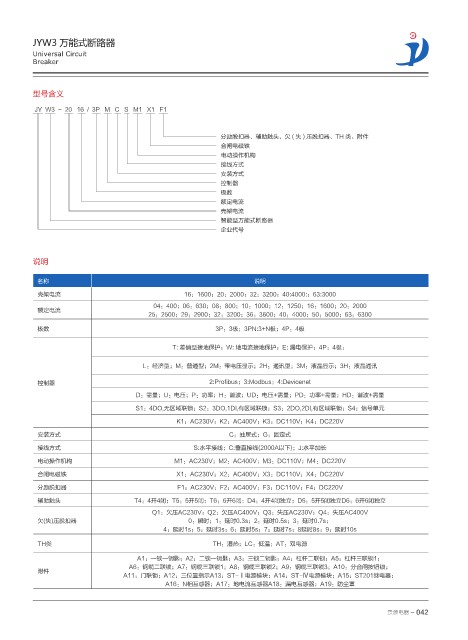

JYW3 万能式断路器
Universal Circuit
Breaker

型号含义

JY W3 - 20 16 / 3P M C S M1 X1 F1

分励脱扣器、辅助触头、欠 ( 失 ) 压脱扣器、TH 类、附件
合闸电磁铁
电动操作机构
接线方式
安装方式
控制器
极数
额定电流
壳架电流
智能型万能式断路器
企业代号

说明

名称 说明
壳架电流 16：1600；20：2000；32：3200；40:4000:；63:3000
04：400；06：630；08：800；10：1000；12：1250；16：1600；20：2000
额定电流
25：2500；29：2900；32：3200；36：3600；40：4000；50：5000；63：6300
极数 3P：3极；3PN:3+N极；4P：4极

T: 差值型接地保护；W: 地电流接地保护；E: 漏电保护；4P：4极；
L：经济型；M：普通型；2M：带电压显示；2H：通讯型；3M：液晶显示；3H：液晶通讯

控制器 2:Profibus；3:Modbus；4:Devicenet
D：需量；U：电压；P：功率；H：谐波；UD：电压+需量；PD：功率+需量；HD：谐波+需量
S1：4DO,无区域联锁；S2：3DO,1DI,有区域联锁；S3：2DO,2DI,有区域联锁；S4；信号单元
K1：AC230V；K2：AC400V；K3：DC110V；K4：DC220V

安装方式 C：抽屉式；G：固定式
接线方式 S:水平接线；C:垂直接线(2000A以下)；J:水平加长
电动操作机构 M1：AC230V；M2：AC400V；M3：DC110V；M4：DC220V
合闸电磁铁 X1：AC230V；X2：AC400V；X3：DC110V；X4：DC220V
分励脱扣器 F1：AC230V；F2：AC400V；F3：DC110V；F4：DC220V
辅助触头 T4：4开4闭；T5：5开5闭；T6：6开6闭；D4：4开4闭独立；D5：5开5闭独立D6：6开6闭独立
Q1：欠压AC230V；Q2：欠压AC400V；Q3：失压AC230V；Q4：失压AC400V
欠(失)压脱扣器 0：瞬时；1：延时0.3s；2：延时0.5s；3：延时0.7s；
4：延时1s；5：延时3s；6：延时5s；7：延时7s；8延时8s：9：延时10s
TH类 TH：湿热；LC：低温；AT：双电源

A1：一锁一钥匙；A2：二锁一钥匙；A3：三锁二钥匙；A4：杠杆二联锁；A5：杠杆三联锁1；
A6：钢缆二联锁；A7：钢缆三联锁1；A8：钢缆三联锁2；A9：钢缆三联锁3；A10：分合闸按钮锁；
附件
A11：门联锁；A12：三位置指示A13：ST-Ⅰ电源模块；A14：ST-Ⅳ电源模块；A15：ST201继电器；
A16：N相互感器；A17：地电流互感器A18：漏电互感器；A19：防尘罩
