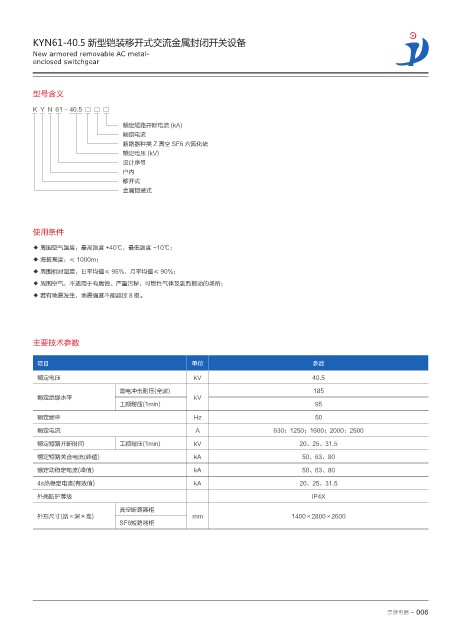

KYN61-40.5 新型铠装移开式交流金属封闭开关设备
New armored removable AC metal-
enclosed switchgear

型号含义

K Y N 61 - 40.5 □ □ □

额定短路开断电流 (kA)
额定电流
断路器种类 Z 真空 SF6 六氟化硫
额定电压 (kV)
设计序号
户内
移开式
金属铠装式

使用条件
◆ 周围空气温度：最高温度 +40℃，最低温度 -10℃；
◆ 海拔高度：≤ 1000m；
◆ 周围相对湿度：日平均值≤ 95%，月平均值≤ 90%；
◆ 周围空气：不适用于有腐蚀、严重污秽，可燃性气体及剧烈振动的场所；
◆ 若有地震发生，地震强度不能超过 8 级。

主要技术参数

项目 单位 参数
额定电压 kV 40.5
雷电冲击耐压(全波) 185
额定绝缘水平 kV
工频耐压(1min) 95
额定频率 Hz 50
额定电流 A 630；1250；1600；2000；2500
额定短路开断时间 工频耐压(1min) kV 20、25、31.5
额定短路关合电流(峰值) kA 50、63、80
额定动稳定电流(峰值) kA 50、63、80
4s热稳定电流(有效值) kA 20、25、31.5

外壳防护等级 IP4X
真空断路器柜
外形尺寸(宽×深×高) mm 1400×2800×2600
SF6短路器柜

景源电器 - 006
