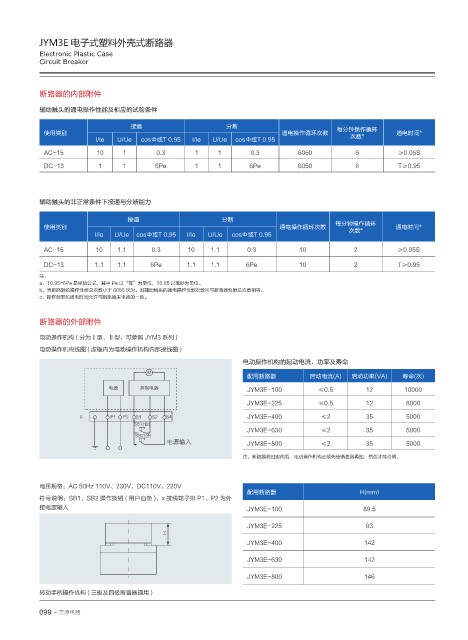

JYM3E 电子式塑料外壳式断路器
Electronic Plastic Case
Circuit Breaker

断路器的内部附件

辅助触头的通电操作性能及相应的试验条件

接通 分断 每分钟操作循环
使用类别 通电操作循环次数 次数* 通电时间*
I/Ie U/Ue cosФ或T 0.95 I/Ie U/Ue cosФ或T 0.95
AC-15 10 1 0.3 1 1 0.3 6050 6 ≥0.05S
DC-13 1 1 6Pe 1 1 6Pe 6050 6 T≥0.95

辅助触头的非正常条件下接通与分断能力

接通 分断
使用类别 通电操作循环次数 每分钟操作循环 通电时间*
次数*
I/Ie U/Ue cosФ或T 0.95 I/Ie U/Ue cosФ或T 0.95
AC-15 10 1.1 0.3 10 1.1 0.3 10 2 ≥0.05S
DC-13 1.1 1.1 6Pe 1.1 1.1 6Pe 10 2 T≥0.95
注：
a、T0.95=6Pe 是经验公式，其中 Pe 以“瓦”为单位，T0.95 以毫秒为单位。
b、当断路器的操作性能总次数小于 6050 次时。则辅助触头的通电操作性能次数可与断路器性能总次数相等。
c、操作频率和通电时间允许与断路器主电路的一致。

断路器的外部附件

电动操作机构 ( 分为Ⅰ型、Ⅱ型，可参照 JYM3 系列 )
电动操作机构线图 ( 虚框内为电动操作机构内部接线图 )
电动操作机构的起动电流、功率及寿命
.
配用断路器 启动电流(A) 启动功率(VA) 寿命(次)
ႂຸ ଌ҃ႂ٧ JYM3E-100 ≤0.5 12 10000
JYM3E-225 ≤0.5 12 8000

9 1 1 4 4 4 JYM3E-400 ≤2 35 5000
4# Ջ
JYM3E-630 ≤2 35 5000
4# ѫ
ႂຸᣤЙ JYM3E-800 ≤2 35 5000
注：断路器脱扣跳闸后．电动操作机构必须先使断路器再扣，然后才能合闸。

电压规格：AC 50Hz 110V、230V、DC110V、220V
配用断路器 H(mm)
符号说明：SB1、SB2 操作按钮 ( 用户自备 )，x 接线端子排 P1、P2 为外
接电源输入 JYM3E-100 89.5

JYM3E-225 93
)
JYM3E-400 142

JYM3E-630 142
JYM3E-800 146

转动手柄操作机构 ( 三极及四极断路器通用 )

099 - 景源电器
