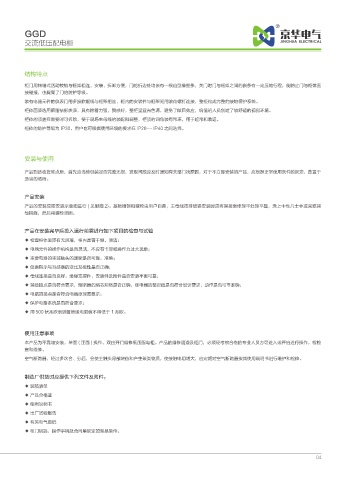

GGD
交流低压配电柜

结构特点

柜门用转轴式活动铰链与框架相连，安装、拆卸方便，门的折边处均嵌有一根山型橡塑条，关门时门与框架之间的嵌条有一定压缩行程，能防止门与柜体直
接碰撞，也提高了门的防护等级。
装有电器元件的仪表门用多股软铜线与框架相连，柜内的安装件与框架间用滚花螺钉连接，整柜构成完整的接地保护系统。
柜体面漆选用聚脂桔形烘漆，具有附着力强，质感好，整柜呈亚光色调，避免了眩目效应，给值班人员创造了较舒适的视觉环境。
柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
柜体的防护等级为 IP30，用户也可根据使用环境的要求在 IP20-- IP40 之间选择。

安装与使用

产品到达收货堆点后，首先应当检包装足否完整无损，发现问题应及时通知有关部门找原因，对于不立即安装的产品，应根据正常使用条件的规定，放置于
适当的场所。

产品安装
产品的安装应按安装示意图进行 ( 见附图 2)。基础槽钢和螺栓由用户自备，主母线按排镀锡安装时应将搭接面修理平处理平整，涂上中性凡士林或采取其
他措施，然后用螺栓坚固。

产品在安装完毕后投入运行前需进行如下项目的检查与试验
◆ 检查柜体面漆有无脱落，柜内是否干燥，清洁；
◆ 电器元件的揉作机构是否灵活，不应有卡滞或操作力过大现象；
◆ 主要电器的主辅触头的通断是否可靠，准确；
◆ 仪表指示与互感器的变比及极性是否正确；
◆ 母线连接是否良好，绝缘支撑件，安装件及附件是否安装牢固可靠；
◆ 辅助接点是否符合要求，熔断器的熔芯规格是否正确，继电器的整定值是否符合设计要求，动作是否可靠准确；
◆ 电路的接点是否符合电器原理图要求；
◆ 保护电路系统是否符合要求；
◆ 用 500 伏兆欧表测置绝缘电阻值不得低于 1 兆欧。

使用注意事项
本产品为不靠墙安装，单面 ( 正面 ) 操作，双由开门维修低压配电柜。产品的维修通道及柜门，必须经考核合格的专业人员方可进入或开启进行操作，检检
查和维修。
空气断路器，经过多次合、分后，会使主触头局部烧伤和产生碳类物质，使接触电阻增大，应定期对空气断路器按其使用说明书进行维护和检修。

制造厂供货时应提供下列文件及附件：
◆ 装箱清单
◆ 产品合格证
◆ 使用说明书
◆ 出厂试验报告
◆ 有关电气图纸
◆ 柜门钥匙，操作手柄及合同单规定的备品备件。

04
