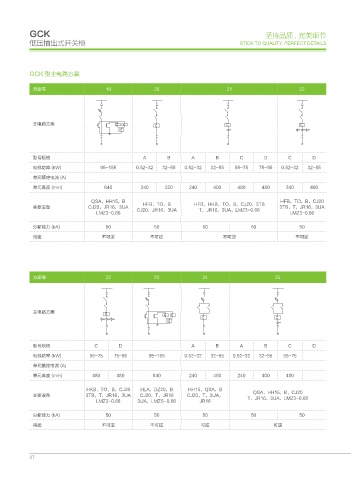

GCK 型主电路方案

方案号 19 20 21 22

主电路方案

型号规格 A B A B C D C D

电机功率 (kW) 95~155 0.52~32 32~55 0.52~32 32~55 55~75 75~95 0.52~32 32~55
单元额定电流 (A)
单元高度 (mm) 640 240 320 240 400 480 480 240 400

QSA，HH15，B HFB，TO，B，CJ20
HFB，TO，B
主要设备 CJ20，JR16，3UA CJ20，JR16，3UA HFB，HKB，TO，B，CJ20，3TB 3TB，T，JR16，3UA
T，JR16，3UA，LMZ3-0.66
LMZ3-0.66 LMZ3-0.66
分断能力 (kA) 50 50 50 50 50
用途 不可逆 不可逆 不可逆 不可逆

方案号 22 23 24 25

主电路方案

型号规格 C D A B A B C D
电机功率 (kW) 55~75 75~95 95~155 0.52~32 32~55 0.52~32 32~55 55~75
单元额定电流 (A)
单元高度 (mm) 480 480 640 240 480 240 400 480

HKB，TO，B，CJ20 HLA，DZ20，B HH15，QSA，B
QSA，HH15，B，CJ20
主要设备 3TB，T，JR16，3UA CJ20，T，JR16 CJ20，T，3UA， T，JR16，3UA，LMZ3-0.66
LMZ3-0.66 3UA，LMZS-0.66 JR16

分断能力 (kA) 50 50 50 50 50
用途 不可逆 不可逆 可逆 可逆
