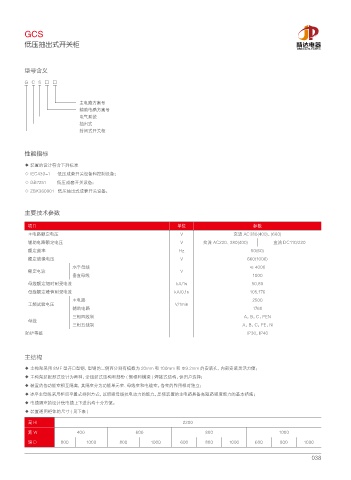

GCS

低压抽出式开关柜 ৛ٳۉഗ
JINGDA ELECTRIC

型号含义

G C S □ □

主电路方案号
辅助电路方案号
电气系统
抽出式
封闭式开关柜

性能指标

◆ 装置的设计符合下列标准
◇ IEC439-1 低压成套开关设备和控制设备；
◇ GB7251 低压成套开关设备；
◇ ZBK360001 低压抽出式成套开关设备。

主要技术参数

项目 单位 参数
主电路额定电压 V 交流 AC380(400)、(660)
辅助电路额定电压 V 交流 AC220、380(400) 直流 DC110/220
额定频率 Hz 50(60)
额定绝缘电压 V 660(1000)
水平母线 ≤ 4000
额定电流 V
垂直母线 1000
母线额定短时耐受电流 kA/1s 50,80
母线额定峰值耐受电流 kA/0.1s 105,176
主电路 2500
工频试验电压 V/1min
辅助电路 1760
三相四线制 A，B，C，PEN
母线
三相五线制 A，B，C，PE，N
防护等级 IP30，IP40

主结构

◆ 主构架采用 8MF 型开口型钢，型钢的二侧面分别有模数为 20mm 和 100mm 和 Φ9.2mm 的安装孔，内部安装灵活方便；
◆ 主构架装配形式设计为两种，全组装式结构和部份 ( 侧框和横梁 ) 焊接式结构，供用户选择；
◆ 装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立；
◆ 冰平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施；
◆ 电缆隔室的设计使电缆上下进出均十分方便。
◆ 装置通用柜体的尺寸 ( 见下表 )
高H 2200
宽W 400 600 800 1000
深D 800 1000 800 1000 600 800 1000 600 800 1000
