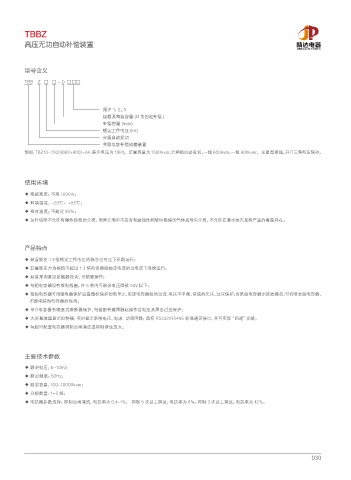

TBBZ

          高压无功自动补偿装置                                                                                   ৛ٳۉഗ
                                                                                                       JINGDA ELECTRIC


          型号含义

          TBB    Z   □   □ - ()  □□□




                                    尾注 1，2，3
                                    组数及每组容量 (G 为固定补偿 )
                                    补偿容量 (kvar)
                                    额定工作电压 (kV)
                                    分组自动投切
                                    并联电容补偿成套装置
          例如：TBZ10-1500(600+900)-AK 表示电压为 10kV， 装置容量为 1500kvar，分两组自动投切，一组 600kvar，一组 900kvar， 单星型接线，开口三角电压保护。




          使用环境

          ◆ 海拔高度：不高 1000m；
          ◆ 环境温度：-25℃～ +55℃；
          ◆ 相对湿度：不超过 85％；
          ◆ 运行场所不允许有爆炸危险的介质，周围介质中不应含有腐蚀性和破坏绝缘的气体及导电介质，不允许充满水蒸汽及有严重的霉菌存在。




          产品特点
          ◆ 装置能在 1.1 倍额定工作电压的稳态过电压下长期运行；
          ◆ 装置能在方均根值不超过 1.3 倍电容器组额定电流的过电流下连续运行；
          ◆ 装置采用真空接触器投切，可频繁操作；
          ◆ 每组电容器设有放电线圈，在 5 秒内可剩余电压降致 50V 以下；
          ◆ 每组电容器可用继电器保护或是微机保护控制单元，实现电容器组的过流、电压不平衡、系统的欠压、过压保护。当某组电容器出现故障后，可切断本组电容器，
           不影响其他电容器的使用；
          ◆ 单台电容器有喷逐式熔断器保护，每组配有避雷器起操作过电压及雷击过压保护；
          ◆ 大屏幕液晶显示控制器，实时显示系统电压、电流、功率因数；具有 RS232/RS485 标准通讯接口，并可实现“四遥”功能；
          ◆ 每组可配置电抗器抑制合闸涌流或抑制谐波放大。




          主要技术参数
          ◆ 额定电压：6-10kV；
          ◆ 额定频率：50Hz；
          ◆ 额定容量：100-10000kvar；
          ◆ 分组数量：1-5 组；
          ◆ 电抗器参数选择：抑制合闸涌流，电抗率为 0.1-1％； 抑制 5 次以上谐波，电抗率为 6％；抑制 3 次以上谐波，电抗率为 12％。
