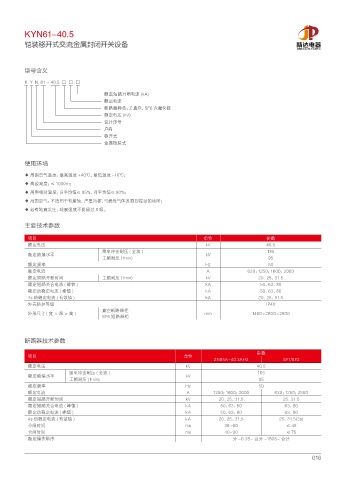

KYN61-40.5

铠装移开式交流金属封闭开关设备 ৛ٳۉഗ
JINGDA ELECTRIC

型号含义

K Y N 61 - 40.5 □ □ □

额定短路开断电流 (kA)
额定电流
断路器种类：Z 真空、SF6 六氟化硫
额定电压 (kV)
设计序号
户内
移开式
金属铠装式

使用环境

◆ 周围空气温度：最高温度 +40℃，最低温度 -10℃；
◆ 海拔高度：≤ 1000m；
◆ 周围相对湿度：日平均值≤ 95%，月平均值≤ 90%；
◆ 周围空气：不适用于有腐蚀、严重污秽，可燃性气体及剧烈振动的场所；
◆ 若有地震发生，地震强度不能超过 8 级。

主要技术参数

项目 单位 参数
额定电压 kV 40.5
雷电冲击耐压 ( 全波 ) 185
额定绝缘水平 kV
工频耐压 (1min) 95
额定频率 Hz 50
额定电流 A 630；1250；1600；2000
额定短路开断时间 工频耐压 (1min) kV 20、25、31.5
额定短路关合电流 ( 峰值 ) kA 50、63、80
额定动稳定电流 ( 峰值 ) kA 50、63、80
4s 热稳定电流 ( 有效值 ) kA 20、25、31.5
外壳防护等级 IP4X
真空断路器柜
外形尺寸 ( 宽 × 深 × 高 ) mm 1400×2800×2600
SF6 短路器柜

断路器技术参数

参数
项目 单位
ZN85A-40 3AH3 SF1/SF2
额定电压 kV 40.5
雷电冲击耐压 ( 全波 ) 185
额定绝缘水平 kV
工频耐压 (1min) 95
额定频率 Hz 50
额定电流 A 1250；1600；2000 630；1250；2500
额定短路开断时间 kV 20、25、31.5 25、31.5
额定短路关合电流 ( 峰值 ) kA 50、63、80 63、80
额定动稳定电流 ( 峰值 ) kA 50、63、80 63、80
4s 热稳定电流 ( 有效值 ) kA 20、25、31.5 25、31.5(3s)
分闸时间 ms 36~60 ≤ 45
合闸时间 ms 40~90 ≤ 75
额定操作顺序 分 -0.3S- 合分 -180S- 合分

016
