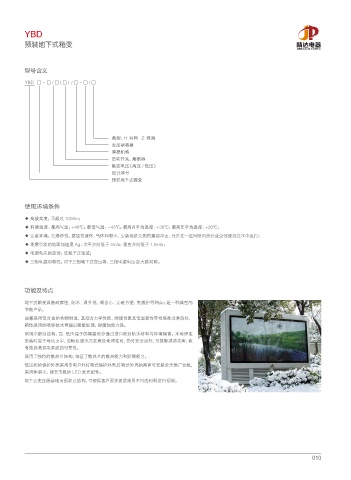

Page 17 - 四川精达电器有限公司

YBD

预装地下式箱变 ৛ٳۉഗ
JINGDA ELECTRIC

型号含义

YBD □ - □ / □ ( □ ) / □ - □ / □

类型：H: 环网 Z: 终端
变压器容量
弹操机构
负荷开关、熔断器
额定电压（高压 / 低压）
设计序号
预装地下式箱变

使用环境条件
◆ 海拔高度：不超过 1000m；
◆ 环境温度：最高气温：+40℃；最低气温：-45℃；最高月平均温度：+30℃；最高年平均温度：+20℃；
◆ 安装环境：无爆炸性、腐蚀性液体、气体和粉尘，安装场所无剧烈震动冲击，允许在一定时段内部分或全部浸没在水中运行；
◆ 地震引发的地面加速度 Ag；水平方向低于 3m/s；垂直方向低于 1.5m/s；
◆ 电源电压的波形：近似于正弦波；
◆ 三相电源对称性：对于三相地下式变压器，三相电源电压应大致对称。

功能及特点
地下式箱变具备耐腐蚀、防水、温升低、噪音小、安装方便、免维护等特点；是一种典型的
节能产品。
油箱采用低合金结构钢制造，其综合力学性能、焊接性能及低温韧性等性能都非常良好，
箱体采用热喷锌技术再辅以喷塑处理，耐腐蚀能力强。
采用全密封结构，高、低压端子的裸露部分通过进口密封防水材料与环境隔离。本地埋变
安装时置于地坑之中，当地坑浸水乃至淹没地埋变时，仍可安全运行，可抵御洪涝灾害，能
有效提高供电系统的可靠性。
采用了独特的散热片结构，保证了散热片的散热能力和防锈能力。
低压柜的保护外壳采用专利户外灯箱式保护外壳，灯箱式外壳的两面可安装全天侯广告板，
采用体积小，绿色节能的 LED 发光组件。
地下式变压器基础为预装式结构，可根据客户要求灵活采用不同的材料进行预制。

010
