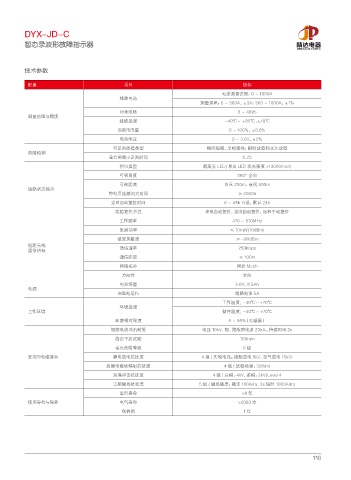

Page 123 - 四川精达电器有限公司
P. 123
DYX-JD-C
暂态录波形故障指示器 ٳۉഗ
JINGDA ELECTRIC
技术参数
配置 项目 指标
电流测量范围：0 ～1000A
线路电流
测量误差：0 ～ 300A，±3A；300 ～1000A，±1%
对地电场 0 ～ 4095
测量范围与精度
线缆温度 -40℃～ +85℃ ,±10℃
自取电电量 0 ～100%，±0.5%
电池电压 0 ～ 3.6V，±2%
可识别故障类型 相间短路，单相接地；瞬时故障和永久故障
故障检测
重合闸最小识别时间 0.2S
指示类型 超高亮 LED( 单支 LED 发光强度 >13000mcd)
可视角度 360°全向
可视距离 白天 200m，夜间 500m
线路状态指示
停电后连续闪光时间 ≥ 2000h
定时自动复位时间 0 ～ 48h 可设，默认 24h
故障复位方式 来电自动复位，定时自动复位，远程手动复位
工作频率 470 ～ 510MHz
发射功率 ≤ 10mW(10dBm)
接受灵敏度 ≥ -90dBm
短距无线
通信指标 通信速率 250kbps
通信距离 ≤ 100m
网络拓扑 网状 Mesh
方向性 全向
电池容量 3.6V，8.5Ah
电源
自取电运行 线路电流 5A
工作温度：-40℃～ +70℃
环境温度
工作环境 储存温度：-40℃～ +70℃
环境相对湿度 5 ～ 95%（无凝露）
短路电流冲击耐受 电压 10kV、短、路故障电流 20kA。持续时间 2s
临近干扰试验 100mm
着火危险等级 5级
安规与电磁兼容 静电放电抗扰度 4 圾 ( 实验电压：接触放电 8kV、空气放电 15kV)
射频电磁场辐射抗扰度 4 圾 ( 试验场强：30V/m)
浪涌冲击抗扰度 4 级 ( 共模：4kV，差模：2kV)Level 4
工频磁场抗扰度 5 级 ( 磁场强度：稳定 100A/m、3s 短时 1000A/m)
运行寿命 >8 年
使用寿命与保养 电气寿命 >2000 次
保养期 1年
116
