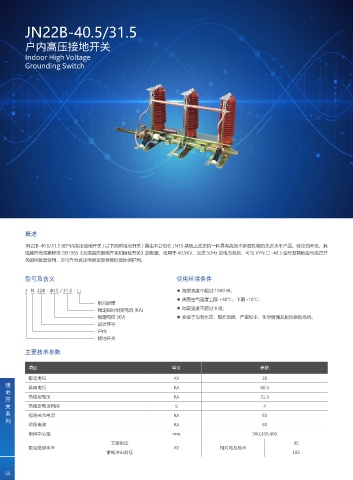

JN22B-40.5/31.5

户内高压接地开关

Indoor High Voltage
Grounding Switch

概述
JN22B-40.5/31.5 型户内高压接地开关 ( 以下简称接地开关 ) 是由本公司在 JN15 基础上改进的一种具有高技术参数性能的先进水平产品。经全面考核，其
性能符合国家标准 GB1985《交流高压隔离开关和接地开关》的规定，适用于 40.5KV、交流 50Hz 的电力系统，可与 KYN □ -40.5 型号及其他型号高压开
关的柜配套使用，亦可作为高压电器设备检修时接地保护用。

型号及含义 使用环境条件

J N 22B - 40.5 / 31.5 - □ ◆ 海拔高度不超过 1000 米；
◆ 周围空气温度上限 +40℃；下限 -10℃；
相间距离
额定短时耐受电流 (KA) ◆ 地震强度不超过 8 度；
额定电压 (KV) ◆ 安装于没有水灾、爆炸危险、严重粉尘、化学腐蚀及剧烈振动场所。
设计序号
户内
接地开关

主要技术参数

项目 单位 参数
额定电压 KV 35
接
最高电压 KA 40.5
地
热稳定电压 KA 31.5
开
关 热稳定电流时间 S 4
系 短路关合电流 KA 80
列
动稳电流 KA 80
相间中心距 mm 300;350;400
工频耐压 95
额定绝缘水平 KV 相对地及极间
雷电冲击耐压 185

55
