P. 34
JSY• Series JSY• Series
We make the difference ISO9001:2008
Solenoid• Valve• /• Air• piloted• Valve Solenoid• Valve• /• Air• piloted• Valve
Overall• Dimension
NEW NEW

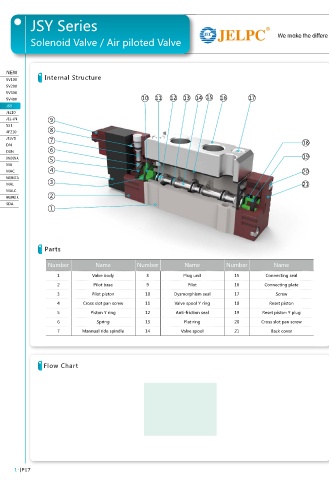

5V100 Internal• Structure 5V100
5V200 5V200
5V300 JSY152 5V300
5V400 10 11 12 13 14 15 16 17 JSY150 5V400
JSY JSY
JSY
JSY
JEL10 JEL10
JEL-JN 9 JEL-JN
551 551
4F210 8 4F210
JELVD 7 JELVD
DN 18 DN
DSN 6 DSN
DN/DSN• A. 5 19 DN/DSN• A.
MA MA
MAC 4 20 MAC
MA/MAC• A. MA/MAC• A.
MAL 3 21 MAL
MALC MALC
MAL/MACL• A. 2 MAL/MACL• A.
SDA SDA
1
Parts
Number Name Number Name Number Name
1 Valve• body 8 Plug• unit 15 Connecting• seal
JSY153
2 Pilot• base 9 Pilot 16 Connecting• plate
3 Pilot• piston 10 Dysmorphism• seal 17 Screw
4 Cross• slot• pan• screw 11 Valve• spool• Y• ring 18 Reset• piston
5 Piston• Y• ring 12 Anti-friction• seal 19 Reset• piston• Y• plug
6 Spring 13 Flat• ring 20 Cross• slot• pan• screw
7 Mannual• ride• spindle 14 Valve• spool 21 Back• cover
Flow• Chart
1-|P 17 1-|P 18
