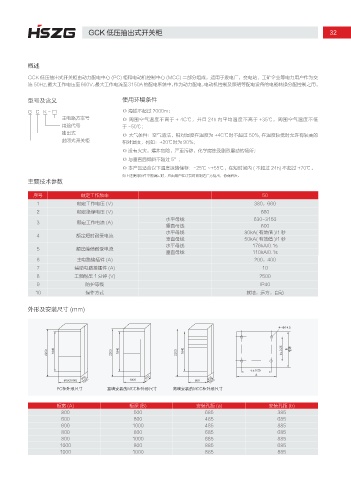

GCK 低压抽出式开关柜 32

概述

GCK 低压抽出式开关柜由动力配电中心 (PC) 柜和电动机控制中心 (MCC) 二部分组成，适用于发电厂，变电站，工矿企业等电力用户作为交
流 50Hz,最大工作电压至660V，最大工作电流至3150A的配电系统中，作为动力配电，电动机控制及照明等配电设备的电能转换分配控制之用。

型号及含义 使用环境条件

G C K - □ ◎ 海拔不超过 2000m；
主电路方案号 ◎ 周围空气温度不高于 + 4C℃，并且 24h 内平均温度不高于 +35℃，周围空气温度不低
用途代号 于 -50℃；
抽出式
◎ 大气条件：空气清洁，相对湿度在温度为 +4C℃时不超过 50%, 在温度较低时允许有较高的
封闭式开关柜 相对湿度，列如：+20℃时为 90%；
◎ 没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所；
◎ 与垂直面倾斜不超过 5°；
◎ 本产品适合以下温度运输储存：-25℃ ~+55℃，在短时间内 ( 不超过 24h) 不超过 +70℃。
如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。
主要技术参数

序号 额定工作频率 50
1 额定工作电压 (V) 380，660
2 额定绝缘电压 (V) 660
水平母线 630-3150
3 额定工作电流 (A)
垂直母线 600
水平母线 80kA( 有效值 )/1 秒
4 额定短时耐受电流
垂直母线 50kA( 有效值 )/1 秒
水平母线 176kA/0.1s
5 额定峰值耐受电流
垂直母线 110kA/0.1s
6 主电路接插件 (A) 200，400
7 辅助电路接插件 (A) 10
8 工频耐压 1 分钟 (V) 2500
9 防护等级 IP40
10 操作方式 就地，远方，自动

外形及安装尺寸 (mm)

œ

C # ಄ຆ

Bd
"

1$಄्ܰࡆࠩ ᭤ܖ߶ᜈᄉ.$$಄्ܰࡆࠩ ሎܖ߶ᜈᄉ.$$಄्ܰࡆࠩ

柜宽 (A) 柜深 (B) 安装孔距 (a) 安装孔距 (b)
800 500 685 385
600 800 485 685
600 1000 485 885
800 800 685 685
800 1000 685 885
1000 800 885 685
1000 1000 885 885
