High-voltage switchgear series
高压成套开关柜系列

ੳ೤ಞളࠃ۷ࣚґ

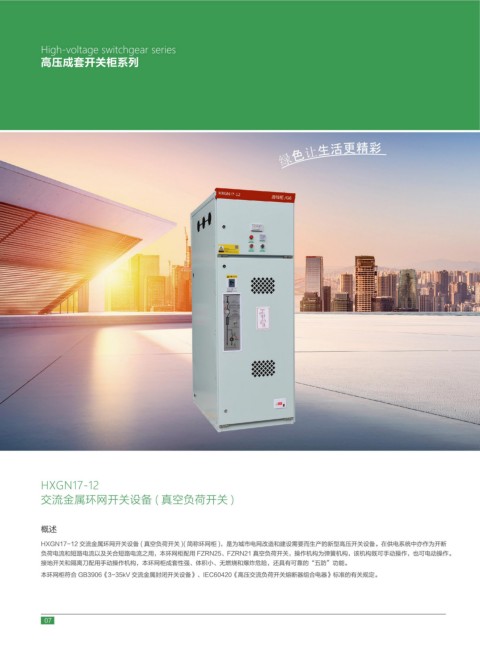

HXGN17-12
交流金属环网开关设备 ( 真空负荷开关 )

概述

HXGN17-12 交流金属环网开关设备 ( 真空负荷开关 )( 简称环网柜 )，是为城市电网改造和建设需要而生产的新型高压开关设备。在供电系统中亦作为开断
负荷电流和短路电流以及关合短路电流之用，本环网柜配用 FZRN25、FZRN21 真空负荷开关，操作机构为弹簧机构，该机构既可手动操作，也可电动操作。
接地开关和隔离刀配用手动操作机构，本环网柜成套性强、体积小、无燃烧和爆炸危险，还具有可靠的“五防”功能。
本环网柜符合 GB3906《3-35kV 交流金属封闭开关设备》、IEC60420《高压交流负荷开关熔断器组合电器》标准的有关规定。

07
