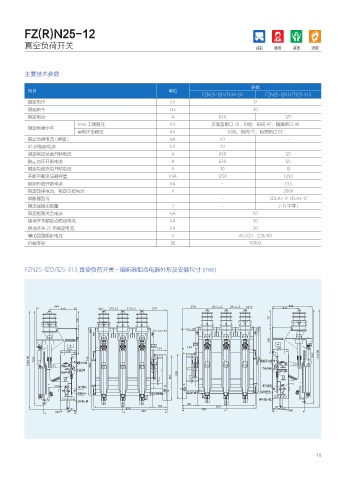

Page 53 - 浙江慧成智能电气有限公司

FZ(R)N25-12

真空负荷开关

主要技术参数

参数
项目 单位
FZN25-12D/T630-20 FZN25-12R.D/T125-31.5
额定电压 kV 12
额定频率 Hz 50
额定电流 A 630 125
1min 工频耐压 kV 灭弧室断口 30；对地、相间 42；隔离断口 48
额定绝缘水平
雷电冲击耐压 kV 对地、相间 75；隔离断口 85
额定动稳电流 ( 峰值 ) kA 50 -
4S 热稳定电流 kA 20 -
额定有功负载开断电流 A 630 125
额定闭环开断电流 A 630 125
额定电缆充电开断电流 A 10 10
开断空载变压器容量 kVA 1250 1250
额定短路开断电流 kA - 31.5
额定转移电流、额定交接电流 A - 2000
熔断器型号 - SDLAJ-12 SFLAJ-12
撞击器输出能量 J - 2-5( 中等 )
额定短路关合电流 kA 50
接地开关额定动稳定电流 kA 50
接地开关 2S 热稳定电流 kA 20
辅助回路额定电压 V AC/CD：220/110
机械寿命 次 10000

FZN25-12D/125-31.5 真空负荷开关 - 熔断器组合电器外形及安装尺寸 (mm)

d d .
. d d

_ f
_ f

ϱᑞԢՋ᫑ ϱᑞԢՋ᫑
੣Үѫ᫑ ੣Үѫ᫑

಄᫂ᩙᐞ
಄᫂ᩙᐞ
ଋڠधС ેᩙᣈ ેᩙᣈ ଋڠधС
ࣛႂૈᇧ٧
ࣛႂૈᇧ٧

48
