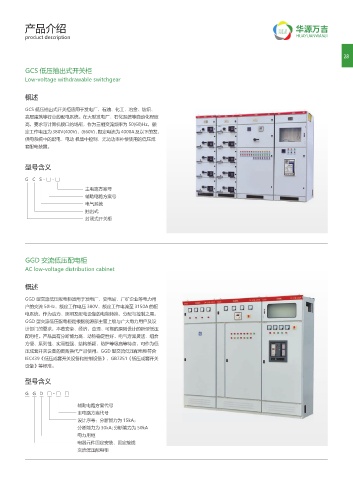

Page 29 - 武汉华源万吉电气有限公司

产品介绍

product• description HUAYUANWANJI

28

GCS 低压抽出式开关柜
Low-voltage withdrawable switchgear

概述
GCS 低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、
高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度
高，要求与计算机接口的场所，作为三相交流频率为 50(60)Hz，额
定工作电压为 380V(400V)， (660V)， 额定电流为 4000A 及以下的发、
供电系统中的配电、电动 机集中控制、无功功率补偿使用的低压成
套配电装置。

型号含义

G C S - □ - □
主电路方案号
辅助电路方案号
电气系统
抽出式
封闭式开关柜

GGD 交流低压配电柜
AC low-voltage distribution cabinet

概述

GGD 型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用
户的交流 50Hz，额定工作电压 380V，额定工作电流至 3150A 的配
电系统，作为动力、照明及配电设备的电能转换、分配与控制之用。
GGD 型交流低压配电柜是根据能源部主管上级与广大电力用户及设
计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压
配电柜。产品具有分断能力高、动热稳定性好、电气方案灵活、组合
方便、系列性、实用性强、结构新颖、防护等级高等特点，可作为低
压成套开关设备的更新换代产品使用。GGD 型交流低压配电柜符合
IEC439《低压成套开关设备和控制设备》，GB7251《低压成套开关
设备》等标准。

型号含义

G G D □ - □ □

辅助电路方案代号
主电路方案代号
设计序号：分断能力为 15kA；
分断能力为 30kA; 分断能力为 50kA
电力用柜
电器元件固定安装、固定接线
交流低压配电柜
