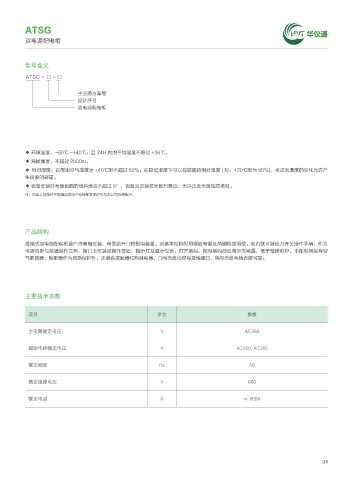

ATSG                                                                                          ԡљૹ

          双电源配电柜



          型号含义

          ATSG -  □ - □

                           主回路方案号
                           设计序号
                           双电源配电柜








          ◆ 环境温度:-50℃ ~+40℃,且 24H 内的平均温度不超过 +36℃。
          ◆ 海拔高度:不超过 2500m。
          ◆ 相对湿度:在周围空气湿度为 +40℃时不超过 50%;在较低湿度下可以有较高的相对湿度 ( 如:+20℃时为 90%),考虑到温度的变化允许产
          生适度的凝霜。
          ◆ 设备安装时与垂直面的倾斜度应不超过 5°,设备应安装在无剧烈震动、无冲击及无腐蚀的场所。
          注:如果上述条件不能满足时用户有特殊要求时可与本公司协商解决。






          产品结构

          落地式双电源配电柜是户内靠墙安装,单面前开门的配电装置。其基本结构采用钢板弯制及角钢焊接而成。前右侧可装设刀开关操作手柄,作为
          电源切断与接通操作之用,箱门上可装设操作按钮,指示灯及显示仪表,打开箱后,配电箱内部设备全为敞露,便于检修维护。本配电箱装有空
          气断路器,熔断器作为短路保护外,还装有接触器和热继电器。门与壳体均焊有接地螺钉,确保壳体与地连接可靠。






          主要技术参数


           项目                                         单位                            参数

           主电路额定电压                                     V                            AC380


           辅助电路额定电压                                    V                         AC220, AC380

           额定频率                                        Hz                            50


           额定绝缘电压                                      V                             660

           额定电流                                        A                           ≤ 800A











                                                                                                              34
